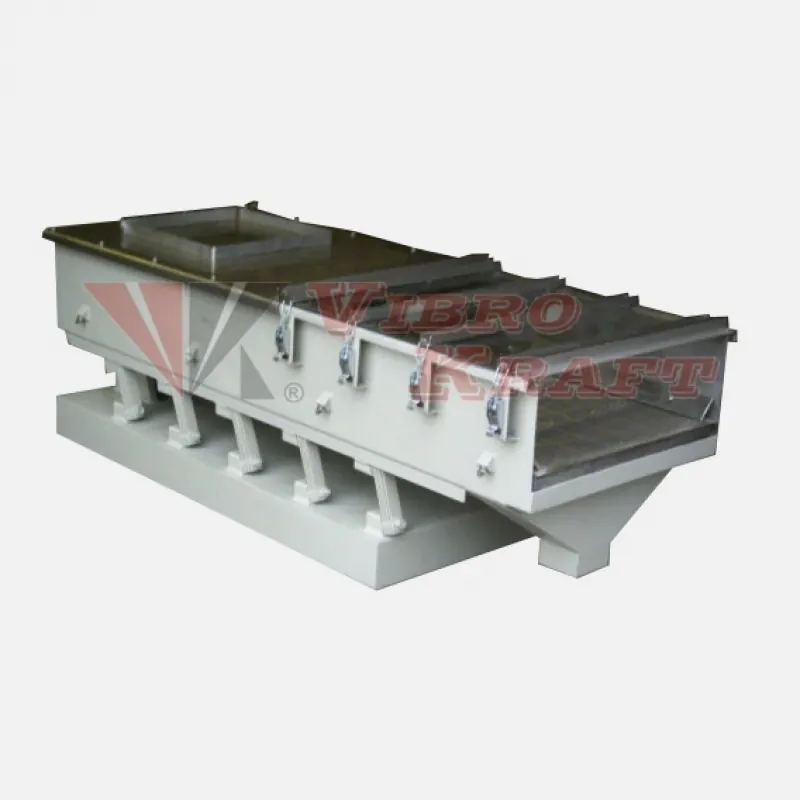

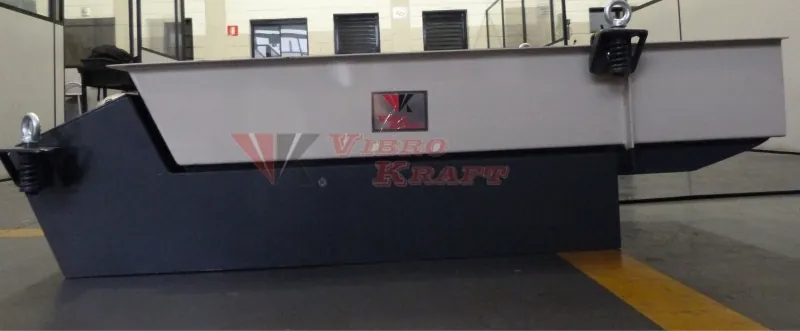

Alimentador Eletromagnético

O Alimentador Eletromagnético é empregado tanto para descarregar materiais a granel de silos ou depósitos, como para transporte.

Solicitar Orçamento deste Equipamento WhatsApp

Baixar Manual Técnico (PDF)Alimentador Eletromagnético · 1.3 MB

Ficha técnica

Baixar Ficha Técnica (PDF)

Dimensões (C x L x A): A definir conforme aplicação
Capacidade de produção: A definir conforme aplicação
Potência: A definir conforme aplicação
Tensão / Voltagem: 220V / 380V / 440V (trifásico)
Material de construção: Aço carbono ou aço inox AISI 304 / 316
Peso aproximado: A definir conforme aplicação
Aplicações recomendadas: Alimentação contínua de produtos em pó e granulados.
Grau de proteção elétrica: IP-55 (padrão)

Valores marcados como “A definir” são personalizados conforme aplicação do cliente.

Sobre o equipamento

Os alimentadores com vibradores magnéticos são empregados tanto para descarregar materiais a granel de silos ou depósitos, como para transporte. A calha sofre vibrações lineares sob um determinado ângulo de inclinação.

Essas vibrações fazem com que o produto seja transportado por microssaltos, produzindo um movimento suave.

Os alimentadores magnéticos apresentam algumas vantagens em relação às outras calhas alimentadoras sendo uma delas é a velocidade de transporte, que pode ser regulada através de uma caixa de comando elétrica e que por sua vez, ao cortar a energia, evita o refluxo de material cessando o transporte imediatamente.

Outra vantagem é o acionamento que trabalha sem desgaste, pois não possuindo peças rotativas, dispensam o trabalho de lubrificação.

Esses alimentadores, quando colocados embaixo de silos, trabalham quase que independentemente da pressão da coluna de material. A maioria dos materiais a granel ou granulação pó são transportáveis.

Qualquer cliente em caso de dúvida, poderá consultar nosso Departamento Técnico.

Desenhos dimensionais e tabelas de medidas

Cada desenho é seguido da tabela de medidas correspondente. As letras (cotas) da tabela referem-se ao desenho imediatamente acima. Medidas em milímetros, salvo indicação contrária.

Linha AMG

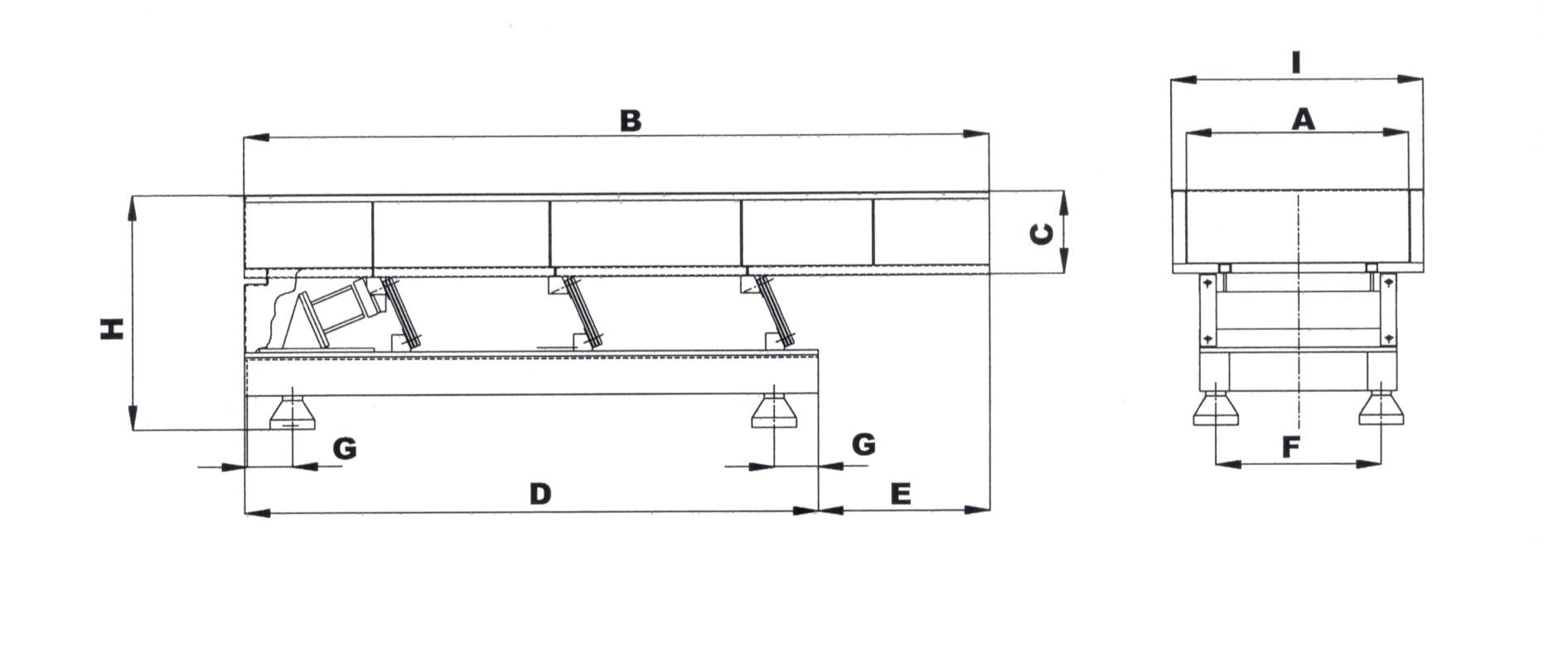

Alimentador com vibrador magnético — linha AMG

Referência	C	D	E	F	G	H	I	Peso	Vibrador
A x B	mm	mm	mm	mm	mm	mm	mm	kg	Modelo
300 x 750	100	550	200	200	150	400	360	60	AMG-4
500 x 1000	100	750	250	400	150	400	560	80	AMG-4
600 x 1000	100	750	250	500	150	450	660	100	AMG-4
600 x 1500	100	1250	250	500	150	450	660	120	AMG-8
300 x 2000	150	1750	250	200	150	480	360	120	AMG-8
500 x 2000	150	1750	250	400	150	480	560	140	AMG-8
300 x 2500	150	2200	300	200	150	480	360	150	AMG-8
500 x 2500	150	2200	300	400	150	480	560	170	AMG-9
300 x 3000	200	2650	350	200	150	530	360	200	AMG-9
500 x 3000	200	2650	350	400	150	530	560	250	AMG-9
500 x 3500	200	3150	350	400	150	530	560	290	AMG-9

Poderá ser feito em outros tamanhos conforme a necessidade do cliente.

Vibradores da linha AMG

Vibrador	Potência	Tensão	Amperagem	Ciclagem
Modelo	W	V	A	Hz
AMG-4	1540	220	7,0	60
AMG-8	1980	220	9,0	60
AMG-9	2200	220	10,0	60

As capacidades variam conforme as características de cada material.

Linha VLC

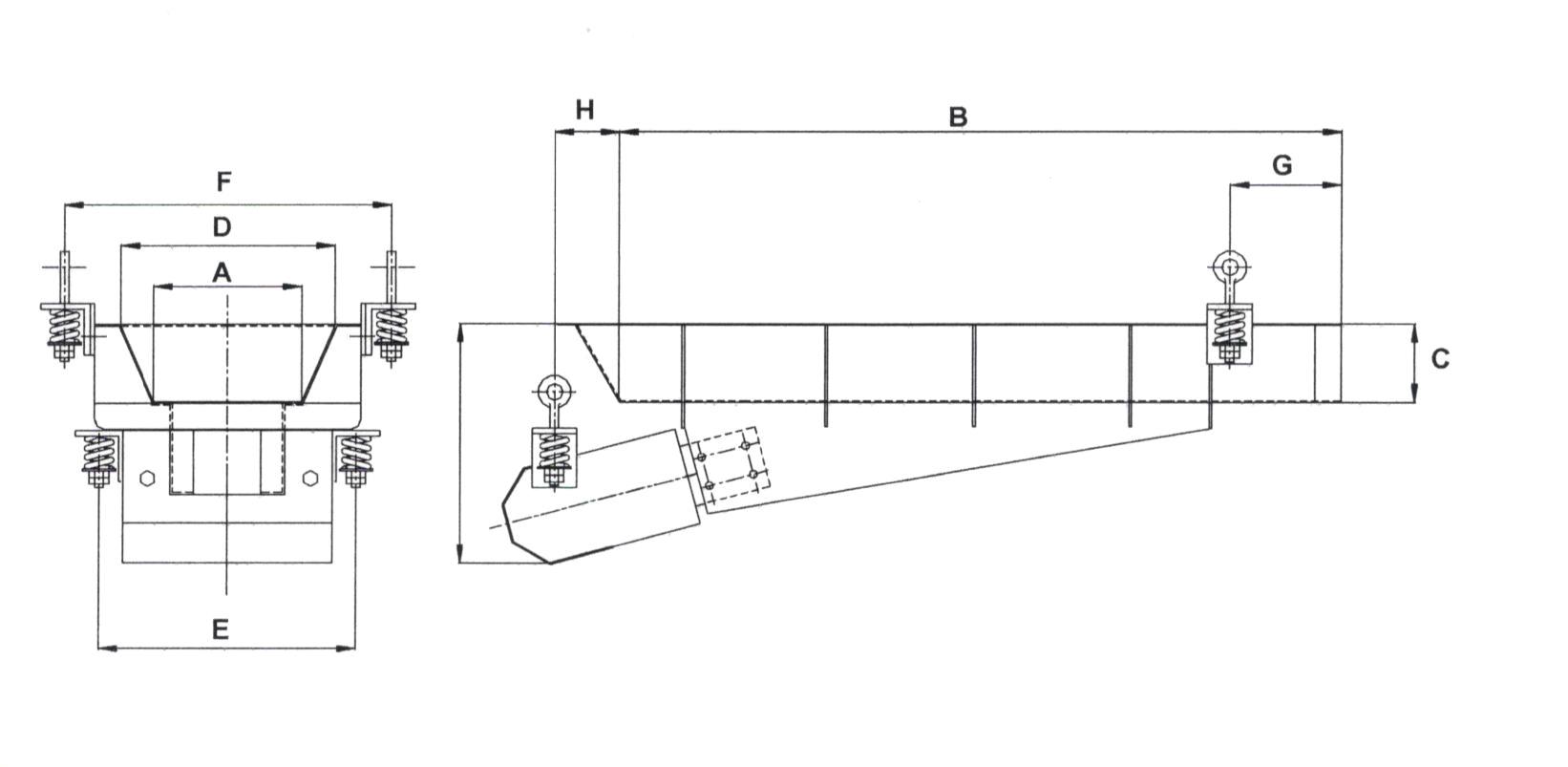

Alimentador com vibrador magnético — linha VLC

Referência	C	D	E	F	G	H	I	Peso	Vibrador
A x B	mm	mm	mm	mm	mm	mm	mm	kg	Modelo
300 x 750	150	420	380	500	180	110	550	160	VLC-5
400 x 750	150	520	380	600	180	110	550	180	VLC-5
300 x 1000	150	420	380	500	180	200	550	175	VLC-5
400 x 1000	150	520	380	600	180	200	550	175	VLC-5
300 x 1250	160	440	480	500	200	150	600	300	VLC-6
400 x 1250	160	540	480	600	200	150	600	320	VLC-6
500 x 1250	160	640	480	700	200	150	600	345	VLC-6
600 x 1250	160	740	480	800	200	150	600	375	VLC-7
300 x 1500	160	440	480	500	200	200	600	335	VLC-7
400 x 1500	160	540	480	600	200	200	600	360	VLC-7
500 x 1500	160	640	480	700	200	200	600	395	VLC-7

Poderá ser feito em outros tamanhos conforme a necessidade do cliente.

Vibradores da linha VLC

Vibrador	Potência	Tensão	Amperagem	Ciclagem	Peso
Modelo	W	V	A	Hz	kg
VLC-5	1540	220	7,0	60	110
VLC-6	1980	220	9,0	60	230
VLC-7	2100	220	10,0	60	245

As capacidades variam conforme as características de cada material.

Linha VLC tubular

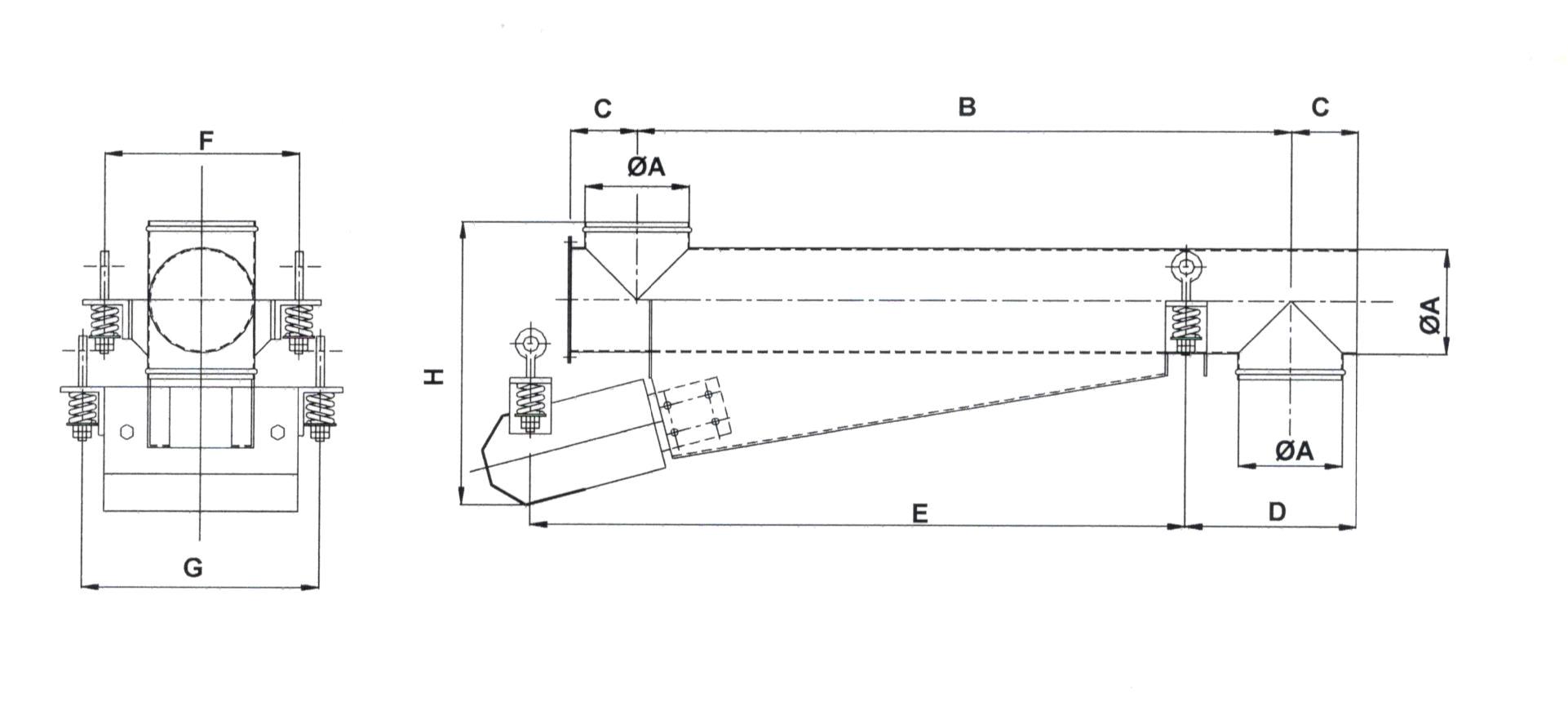

Alimentador tubular com vibrador magnético

Referência	C	D	E	F	G	H	Peso	Vibrador
ØA x B	mm	mm	mm	mm	mm	mm	kg	Modelo
160 x 750	120	300	790	360	380	620	135	VLC-5
160 x 1000	120	300	1050	360	380	620	160	VLC-5
160 x 1250	120	300	1300	360	380	620	180	VLC-5
200 x 750	140	340	830	400	380	650	160	VLC-5
200 x 1000	140	340	1090	400	380	650	170	VLC-5
200 x 1250	140	340	1340	400	380	650	255	VLC-5
200 x 1500	140	340	1590	400	480	700	270	VLC-6
200 x 1750	140	340	1840	400	480	700	390	VLC-6
250 x 1000	165	390	1140	450	480	730	260	VLC-6
250 x 1250	165	390	1390	450	480	730	290	VLC-6
250 x 1500	165	390	1630	450	480	730	325	VLC-6
250 x 1750	165	390	1890	450	480	730	350	VLC-6

Qualquer cliente, em caso de dúvida, poderá consultar nosso Departamento Técnico.
