Descarregador de Silo
O Descarregador de Silo (cone vibratório) tem como finalidade, facilitar o escoamento de materiais contidos em silo.
Baixar Manual Técnico (PDF)Descarregador de Silo · 2.0 MBFicha técnica
Baixar Ficha Técnica (PDF)- Dimensões (C x L x A)
- A definir conforme aplicação
- Capacidade de produção
- A definir conforme aplicação
- Potência
- A definir conforme aplicação
- Tensão / Voltagem
- 220V / 380V / 440V (trifásico)
- Material de construção
- Aço carbono ou aço inox AISI 304 / 316
- Peso aproximado
- A definir conforme aplicação
- Aplicações recomendadas
- Descarga controlada de silos com produtos em pó e granulados.
- Grau de proteção elétrica
- IP-55 (padrão)
Valores marcados como “A definir” são personalizados conforme aplicação do cliente.
Sobre o equipamento
Os cones vibratórios têm como finalidade, facilitar o escoamento de materiais contidos em silo.
Geralmente, os silos têm diâmetros relativamente grandes em relação à parte inferior, justamente onde ocorre a descarga do produto, e é exatamente nessa parte que ocorre a zona de compactação.
O peso da coluna de material faz com que este tenha sua parte inferior comprimida e compactada.

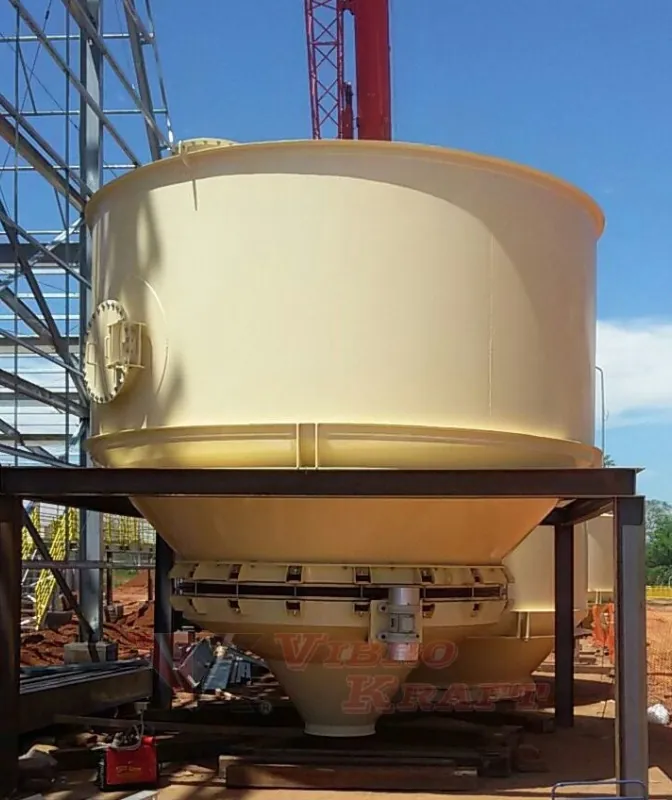

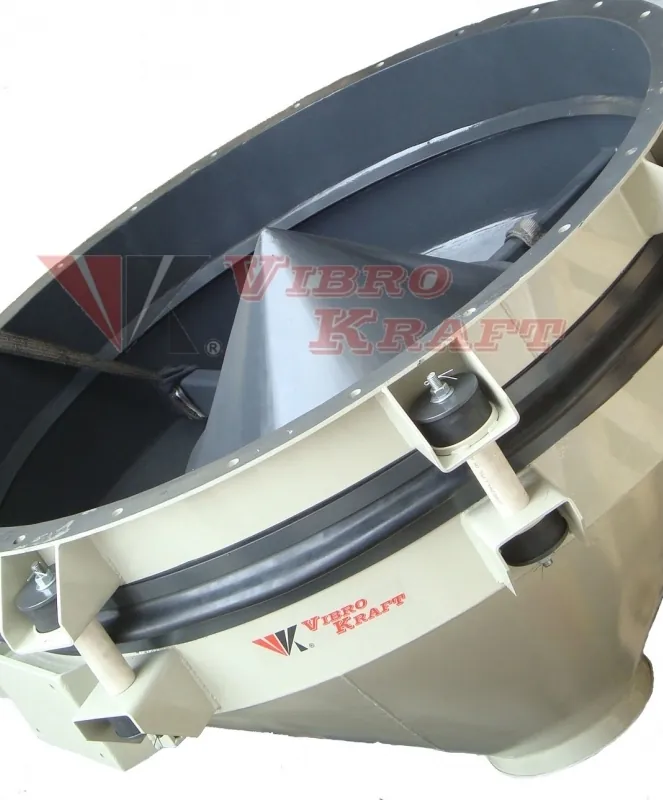

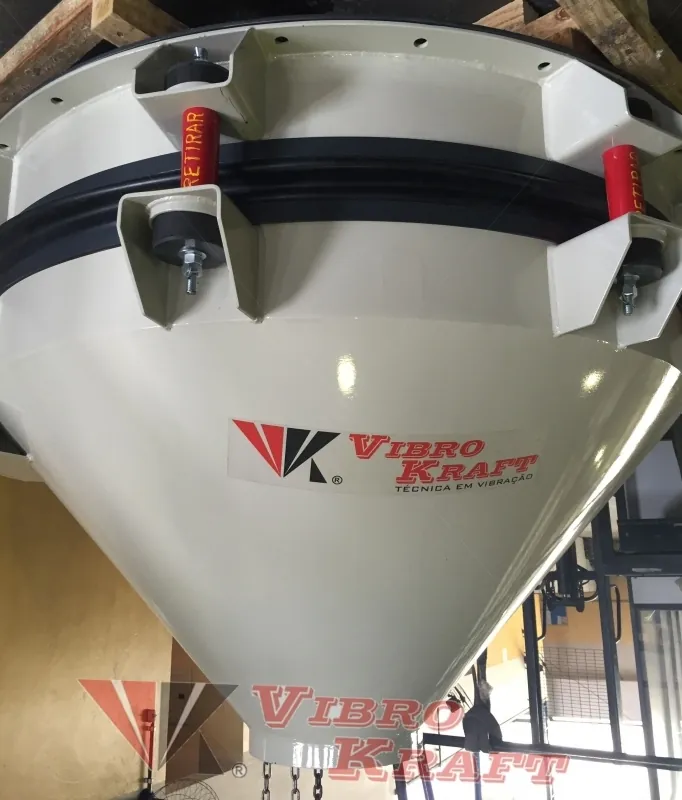

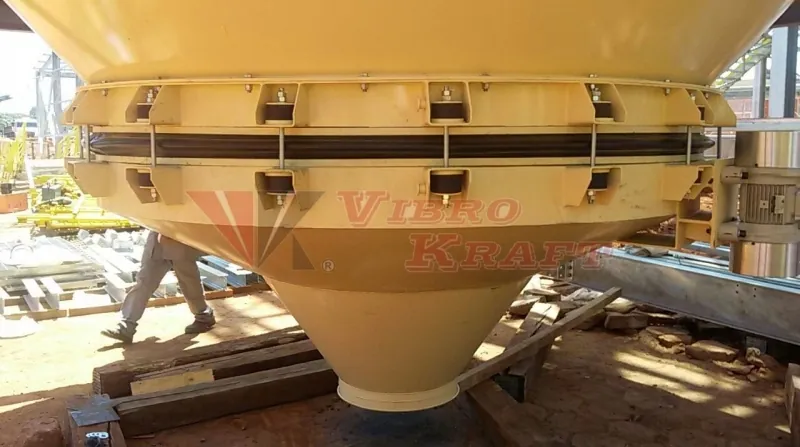

O cone vibratório instalado na parte inferior do silo, substitui a zona de compactação e, através de suspensores apoiados em coxins de borracha, garantem a livre ação da força vibratória aplicada.
Um vibrador rotativo instalado na parte lateral do cone produz, por sua vez, fortes oscilações horizontais.

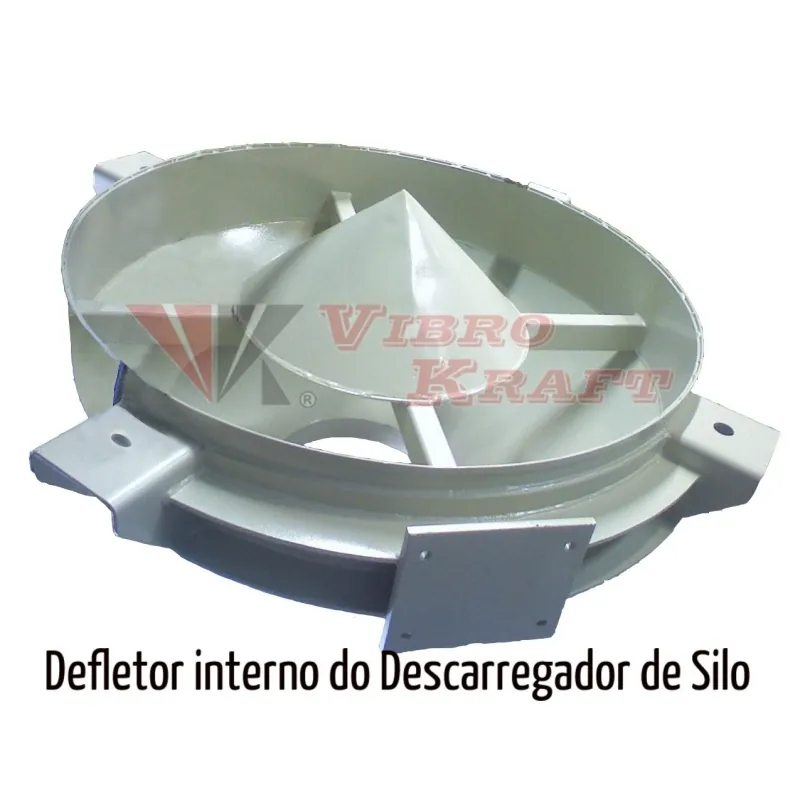

O defletor ( parte interna do cone ) decompõe as forças horizontais em impulsos verticais que alcançam a região superior do silo, eliminando desta maneira a formação de ponte e garantindo um escoamento contínuo.

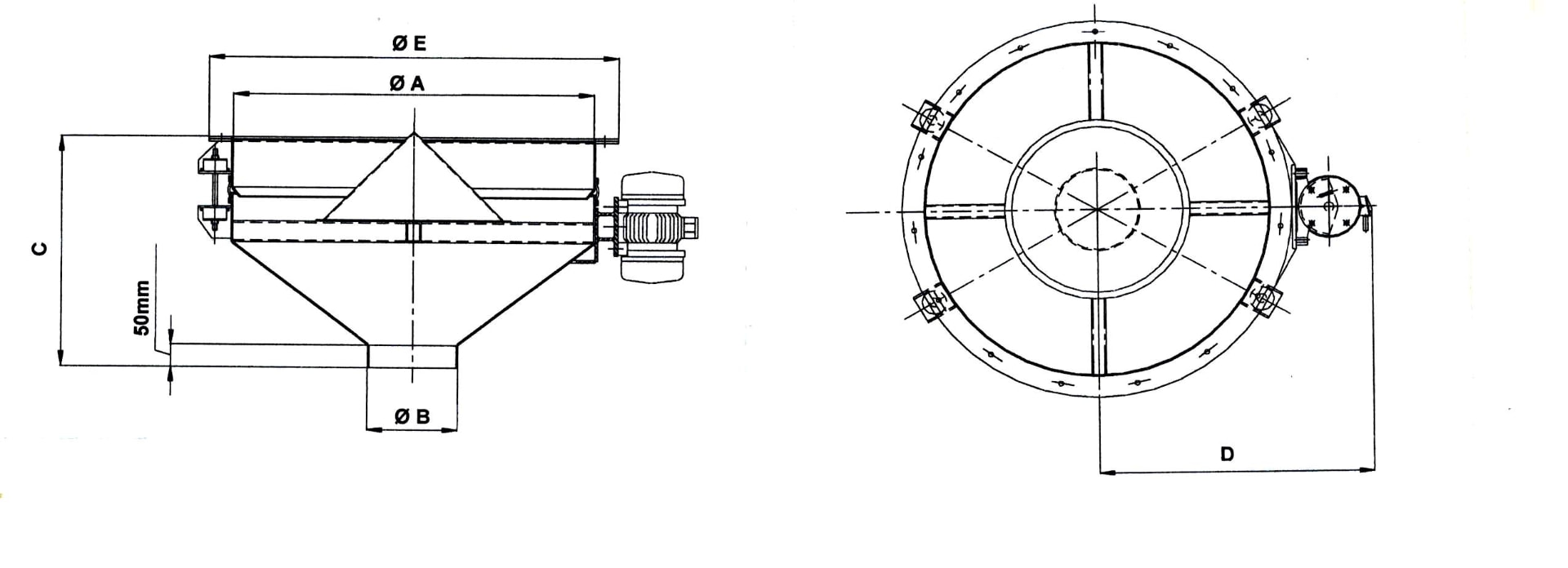

Desenhos dimensionais e tabelas de medidas
Cada desenho é seguido da tabela de medidas correspondente. As letras (cotas) da tabela referem-se ao desenho imediatamente acima. Medidas em milímetros, salvo indicação contrária.
Descarregador de silo
| Referência | A | B | C | D | E | Vibrador | Potência |
|---|---|---|---|---|---|---|---|
| Modelo | mm | mm | mm | mm | mm | Modelo | HP |
| CV 6 | 600 | 200 | 550 | 510 | 682 | VR4-03 | 0,33 |
| CV 9 | 900 | 200 | 700 | 725 | 1010 | VR4-05 | 0,75 |
| CV 12 | 1200 | 300 | 800 | 950 | 1362 | VR4-07 | 0,75 |
| CV 15 | 1500 | 350 | 1000 | 1100 | 1637 | VR6-15 | 1,50 |
| CV 18 | 1800 | 350 | 1100 | 1300 | 1962 | VR6-15 | 1,50 |
| CV 21 | 2100 | 400 | 1200 | 1400 | 2262 | VR6-15 | 1,50 |
| CV 24 | 2400 | 400 | 1350 | 1580 | 2612 | VR6-20 | 2,00 |
| CV 30 | 3000 | 400 | 1650 | 1940 | 3215 | VR6-20 | 2,00 |
| CV 36 | 3600 | 400 | 1900 | 2350 | 3815 | VR6-20 | 2,00 |
Qualquer cliente, em caso de dúvida, poderá consultar nosso Departamento Técnico.
