Dosador Eletromagnético Sem Silo
O Dosador Eletromagnético Sem Silo tem a finalidade de transportar e dosar diversos tipos de materiais a granel ou em pó.
Ficha técnica
Baixar Ficha Técnica (PDF)- Dimensões (C x L x A)
- A definir conforme aplicação
- Capacidade de produção
- A definir conforme aplicação
- Potência
- A definir conforme aplicação
- Tensão / Voltagem
- 220V / 380V / 440V (trifásico)
- Material de construção
- Aço carbono ou aço inox AISI 304 / 316
- Peso aproximado
- A definir conforme aplicação
- Aplicações recomendadas

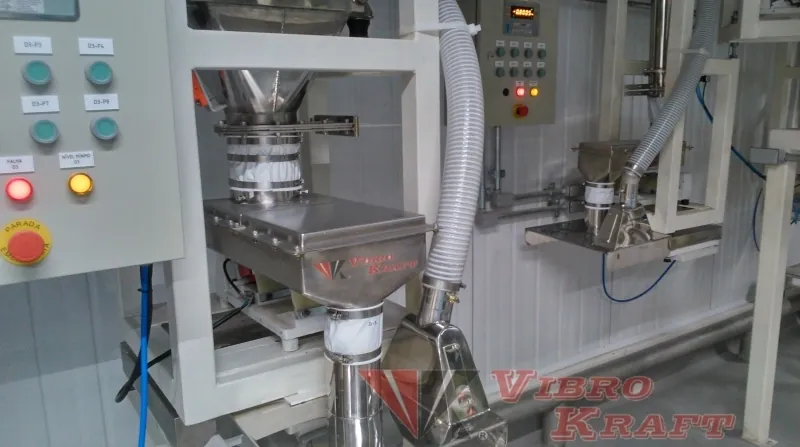

- Dosagem em linha a partir de moega ou silo externo.
- Grau de proteção elétrica
- IP-55 (padrão)
Valores marcados como “A definir” são personalizados conforme aplicação do cliente.
Sobre o equipamento
O Dosador Eletromagnético Sem Silo tem a finalidade de transportar e dosar diversos tipos de materiais a granel ou em pó, dentre os quais podemos citar: Comprimidos, pó químico, talco, plásticos granulados, farinha, etc.
A calha sofre vibrações lineares sob um determinado ângulo de inclinação, fazendo o produto ser transportado por micros saltos, produzindo um movimento suave.

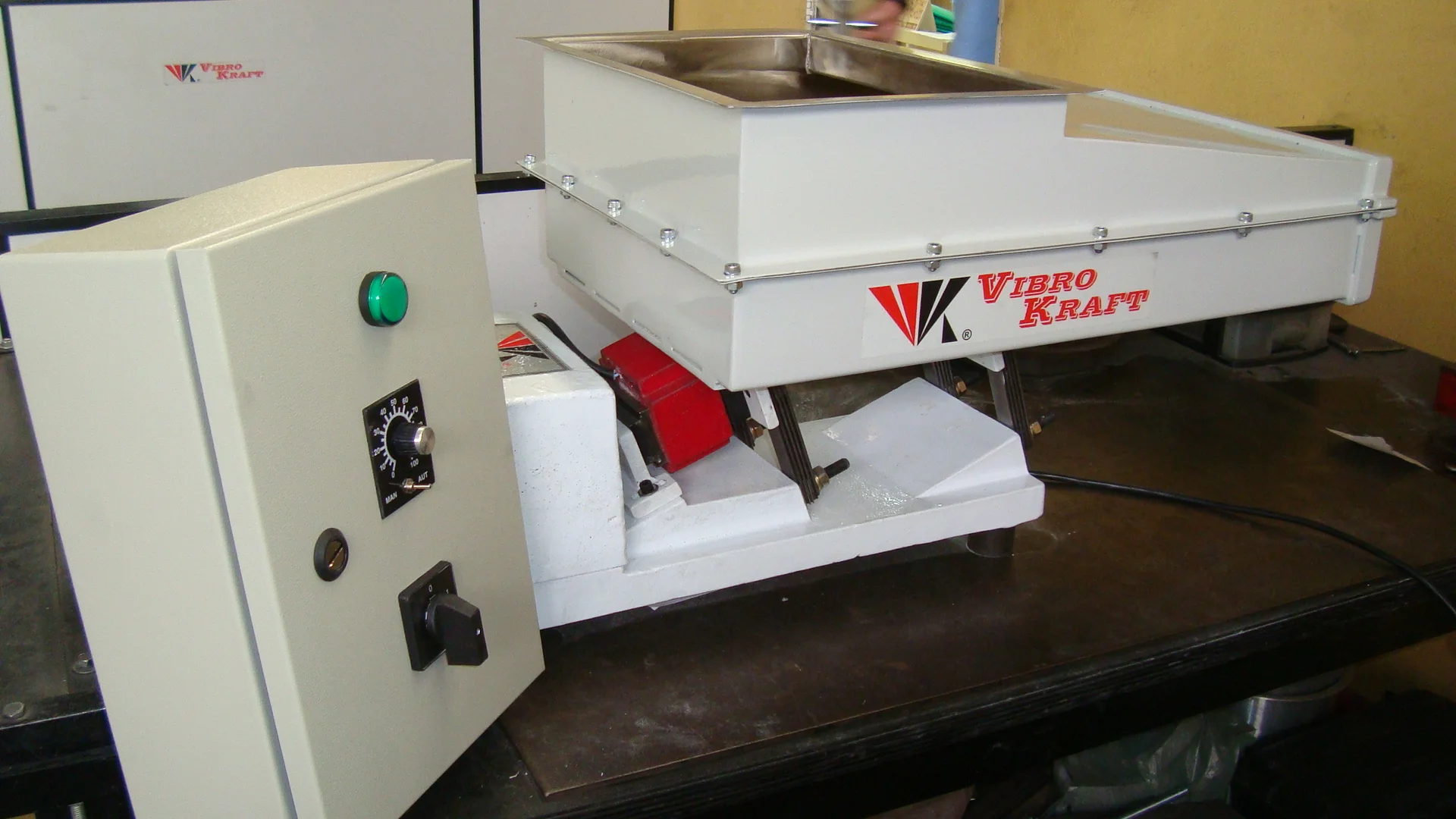

Os dosadores eletromagnéticos apresentam algumas vantagens sobre outros dosadores, sendo que uma delas é a velocidade de transporte, que pode ser regulada através de uma caixa de comando elétrica, que por sua vez ao cortar a energia, evita o refluxo de material cessando imediatamente o transporte.
Outra vantagem é o acionamento que trabalha sem desgaste, pois não existem peças rotativas, não necessitando assim de lubrificação. Alguns produtos são de difícil escoamento. Para solucionar este problema pode ser colocado um vibrador acoplado ao silo.
Desenhos dimensionais e tabelas de medidas
Cada desenho é seguido da tabela de medidas correspondente. As letras (cotas) da tabela referem-se ao desenho imediatamente acima. Medidas em milímetros, salvo indicação contrária.

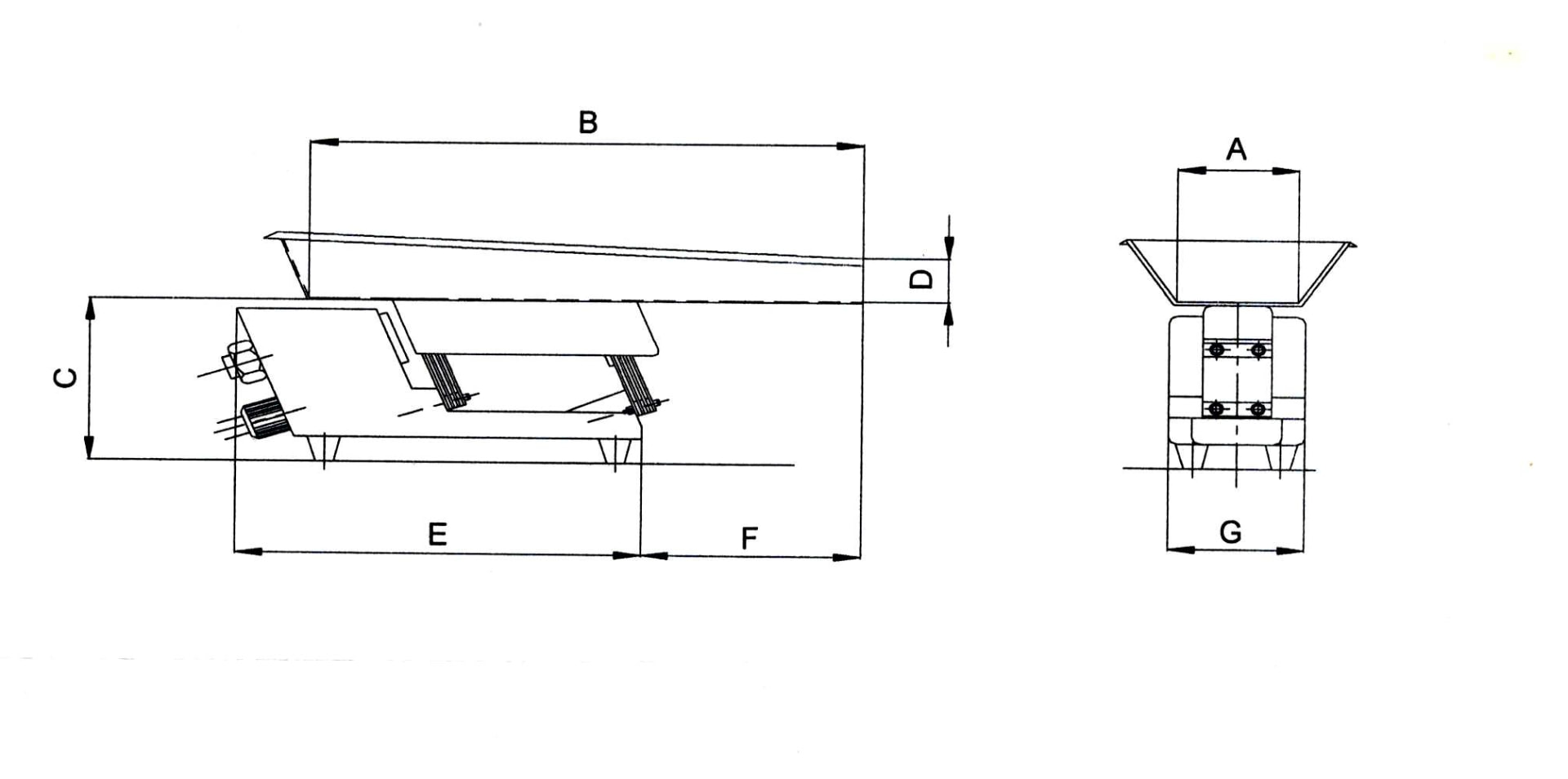

Dosador eletromagnético sem silo
| Referência | A | B | C | D | E | F | G | Potência |
|---|---|---|---|---|---|---|---|---|
| Modelo | mm | mm | mm | mm | mm | mm | mm | W |
| VLC1 | 40 | 350 | 100 | 30 | 200 | 170 | 80 | 150 |
| VLC1 | 50 | 300 | 100 | 30 | 200 | 170 | 80 | 150 |
| VLC2 | 100 | 500 | 140 | 50 | 260 | 300 | 145 | 250 |
| VLC2 | 120 | 400 | 140 | 50 | 260 | 300 | 145 | 250 |
| VLC3 | 150 | 700 | 167 | 80 | 393 | 400 | 151 | 150 |
| VLC4 | 250 | 900 | 210 | 100 | 500 | 490 | 200 | 300 |
Qualquer cliente, em caso de dúvida, poderá consultar nosso Departamento Técnico.
