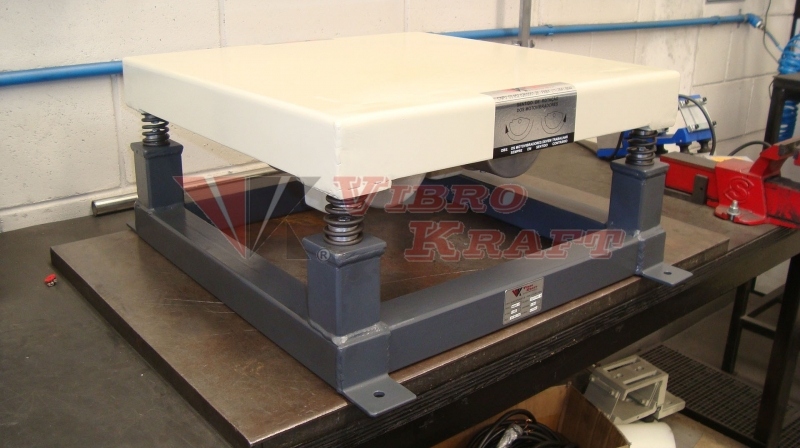

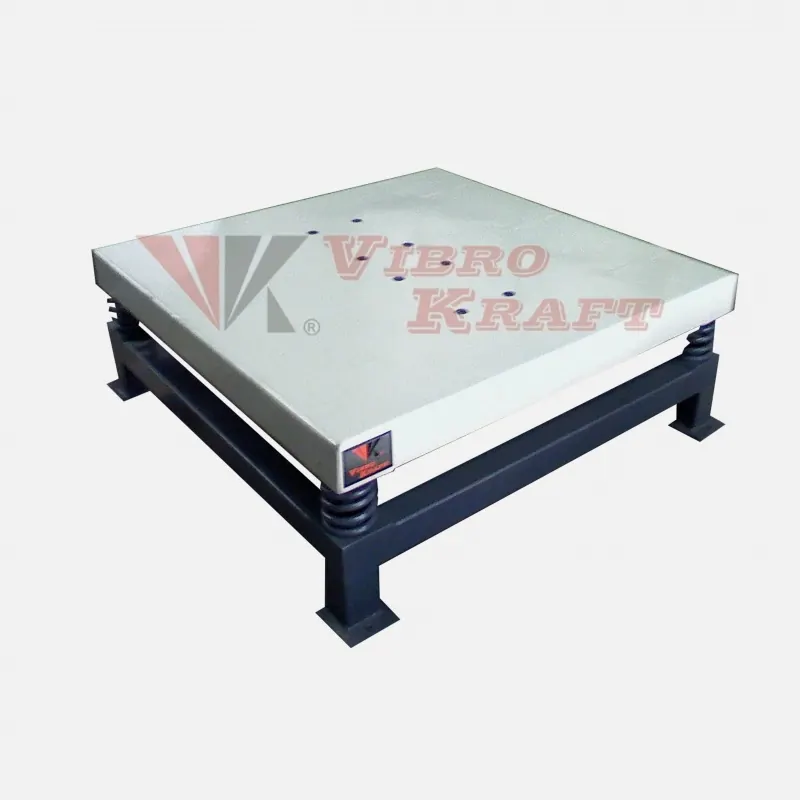

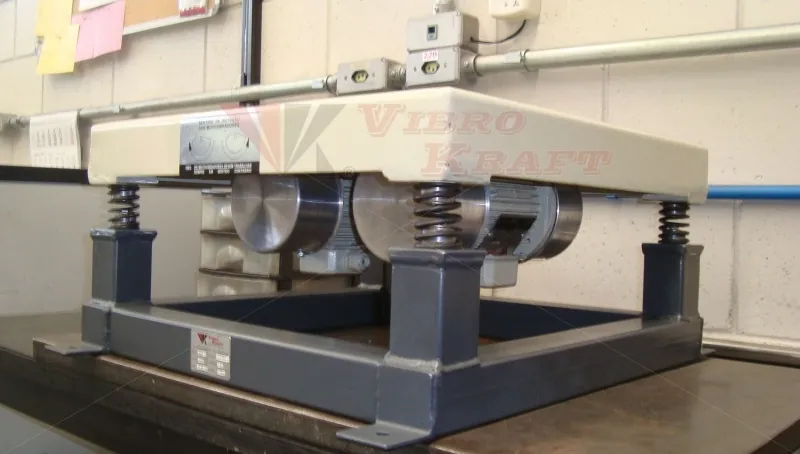

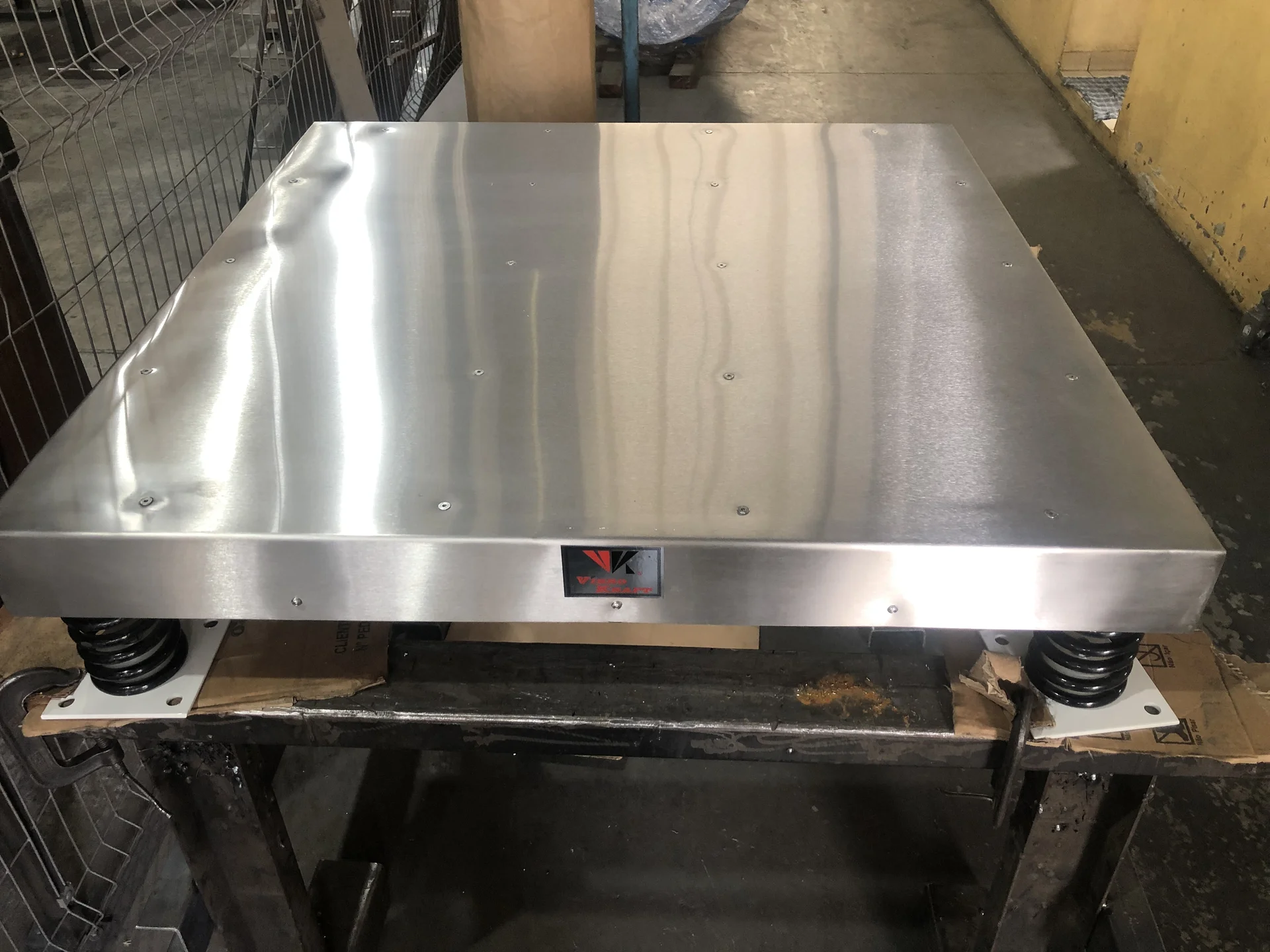

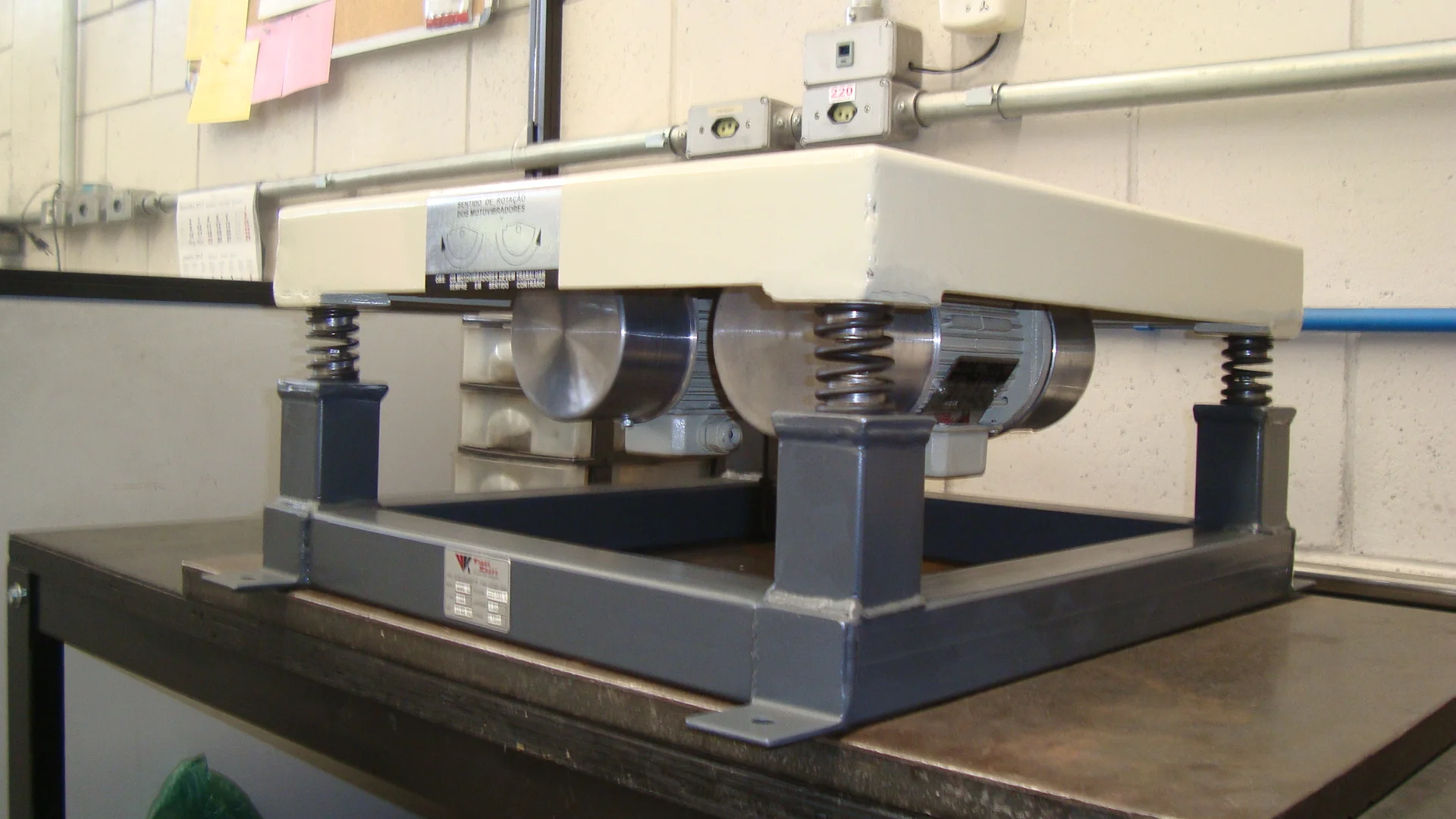

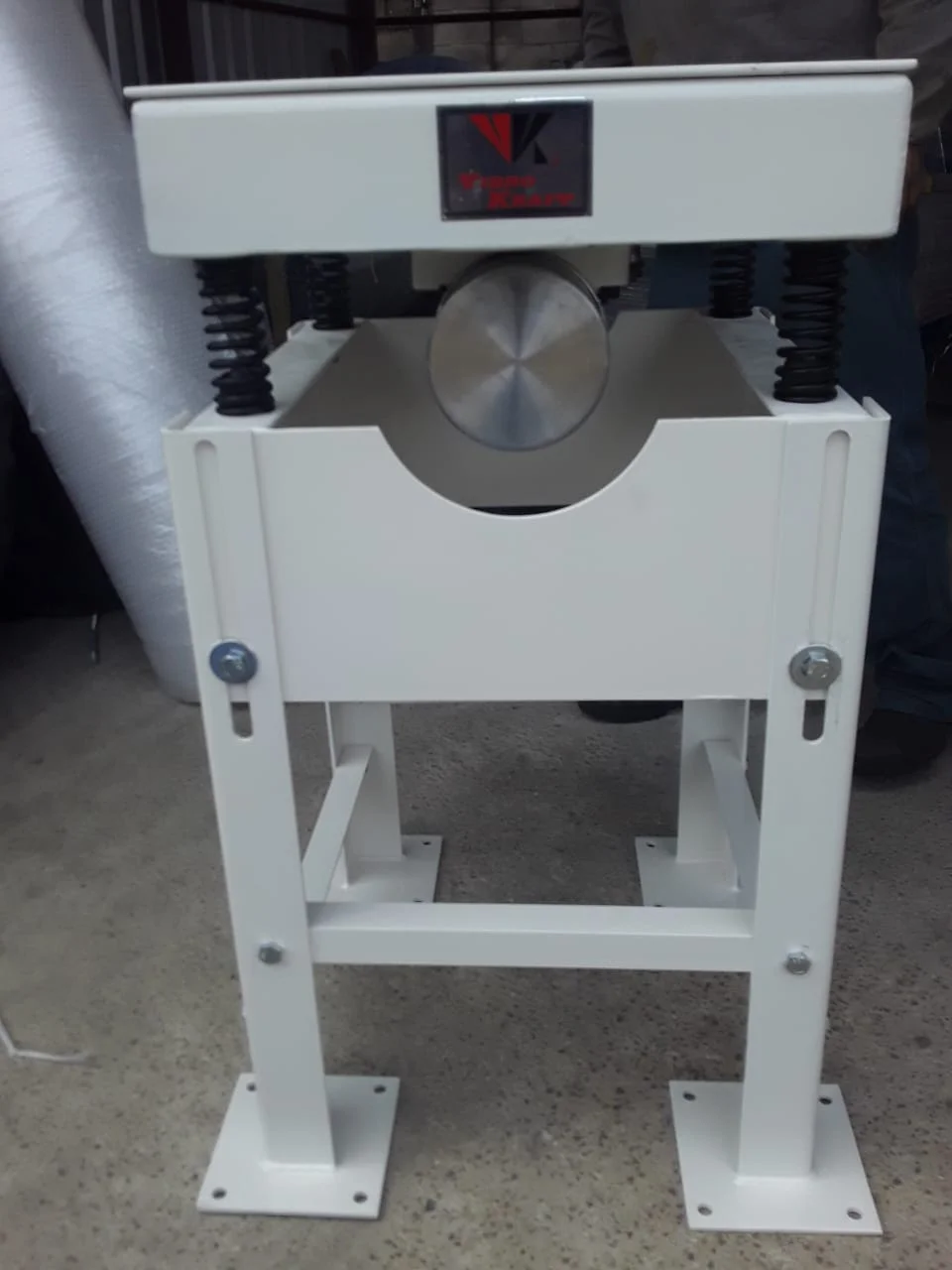

Mesa Eletromecânica
A Mesa Eletromecânica tem a finalidade de compactar diversos tipos de produtos, conseguindo uma ótima redução no volume da embalagem.
Ficha técnica
Baixar Ficha Técnica (PDF)- Dimensões (C x L x A)
- A definir conforme aplicação
- Capacidade de produção
- A definir conforme aplicação
- Potência
- A definir conforme aplicação
- Tensão / Voltagem
- 220V / 380V / 440V (trifásico)
- Material de construção
- Aço carbono ou aço inox AISI 304 / 316
- Peso aproximado
- A definir conforme aplicação
- Aplicações recomendadas
- Compactação de cargas mais pesadas com acionamento por motovibradores.
- Grau de proteção elétrica
- IP-55 (padrão)
Valores marcados como “A definir” são personalizados conforme aplicação do cliente.
Sobre o equipamento
A mesa vibratória tem a finalidade de compactar diversos tipos de produtos, conseguindo desta forma, uma redução considerável no volume da embalagem.
A mesa sofre vibrações lineares, fazendo com que o produto dê micros saltos. Essas vibrações podem ser produzidas através de vibradores eletromagnéticos ou motovibradores, dependendo da aplicação.
Quando acionada por vibradores eletromagnéticos, suas vibrações podem ser reguladas através de uma caixa de controle (potenciômetro).
Quando acionada por motovibradores sua regulagem é através das massas inerciais fixadas nas pontas dos eixos.
As mesas vibratórias podem ser usadas na aplicação de vários produtos, tais como: café moído, açúcar, erva-mate, farinha de trigo, rações, farelos, parafusos, concreto, etc.
Podem ser usadas também em testes de resistência de equipamentos eletrônicos.
Desenhos dimensionais e tabelas de medidas
Cada desenho é seguido da tabela de medidas correspondente. As letras (cotas) da tabela referem-se ao desenho imediatamente acima. Medidas em milímetros, salvo indicação contrária.

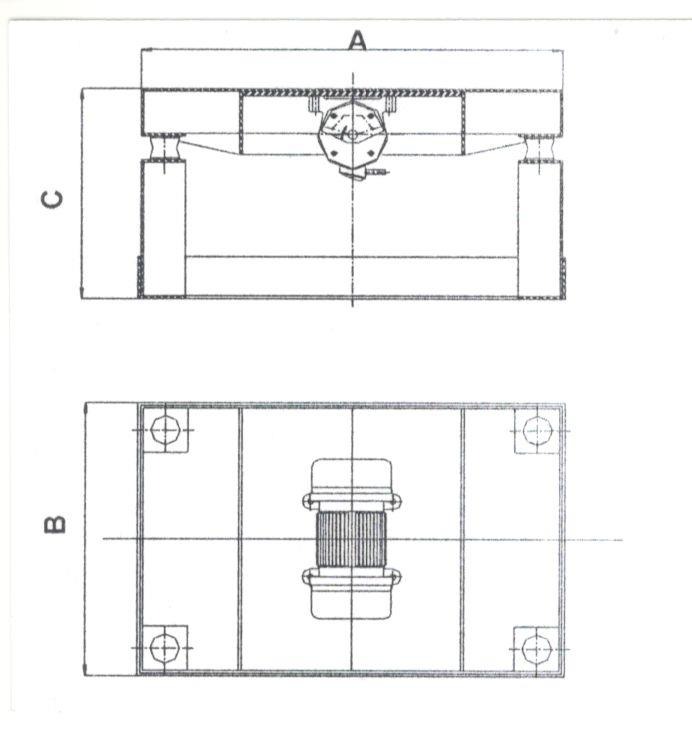

Com um motovibrador
Mesa eletromecânica — MME 1
| Referência | A | B | C | Pot. | Rotação | Carga máx. | Vibrador |
|---|---|---|---|---|---|---|---|
| Modelo | mm | mm | mm | cv | rpm | kg | Modelo |
| MME 1 | 500 | 500 | 500 | 0,12 | 3500 | 40 | VR2-01 |
| MME 1 | 500 | 500 | 500 | 0,33 | 1750 | 60 | VR4-03 |
| MME 1 | 800 | 800 | 700 | 0,50 | 3500 | 180 | VR2-05 |
| MME 1 | 800 | 800 | 700 | 0,50 | 1750 | 180 | VR4-05 |
Qualquer cliente, em caso de dúvida, poderá consultar nosso Departamento Técnico.

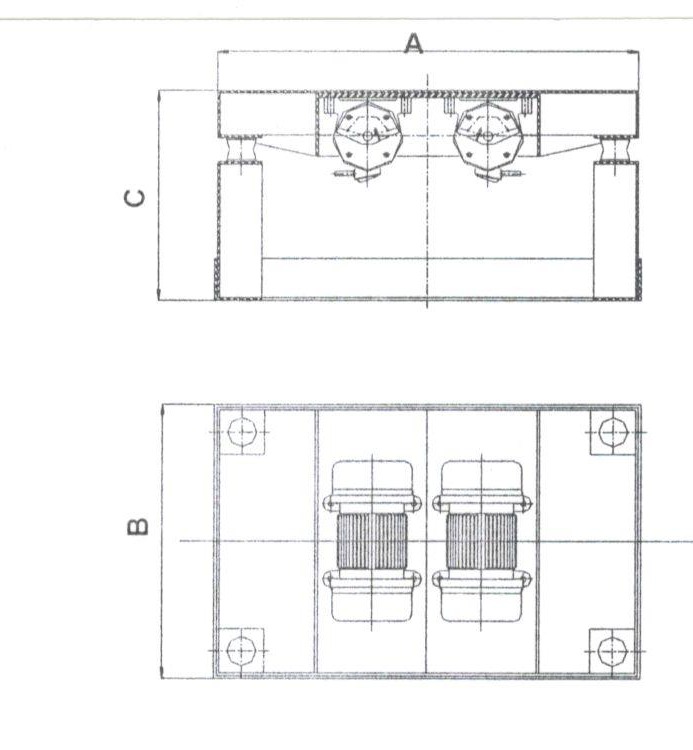

Com dois motovibradores
Mesa eletromecânica — MME 2
| Referência | A | B | C | Pot. | Rotação | Carga máx. | Vibrador |
|---|---|---|---|---|---|---|---|
| Modelo | mm | mm | mm | cv | rpm | kg | Modelo |
| MME 2 | 1000 | 1000 | 700 | 1,0 | 3500 | 350 | VR2-05 |
| MME 2 | 1000 | 1000 | 700 | 1,0 | 1750 | 350 | VR4-05 |
| MME 2 | 1200 | 1200 | 700 | 1,0 | 3500 | 350 | VR2-05 |
| MME 2 | 1200 | 1200 | 700 | 1,0 | 1750 | 350 | VR4-05 |
| MME 2 | 1500 | 1500 | 700 | 1,0 | 3500 | 350 | VR2-05 |
| MME 2 | 1500 | 1500 | 700 | 1,0 | 1750 | 350 | VR4-05 |
Qualquer cliente, em caso de dúvida, poderá consultar nosso Departamento Técnico.
