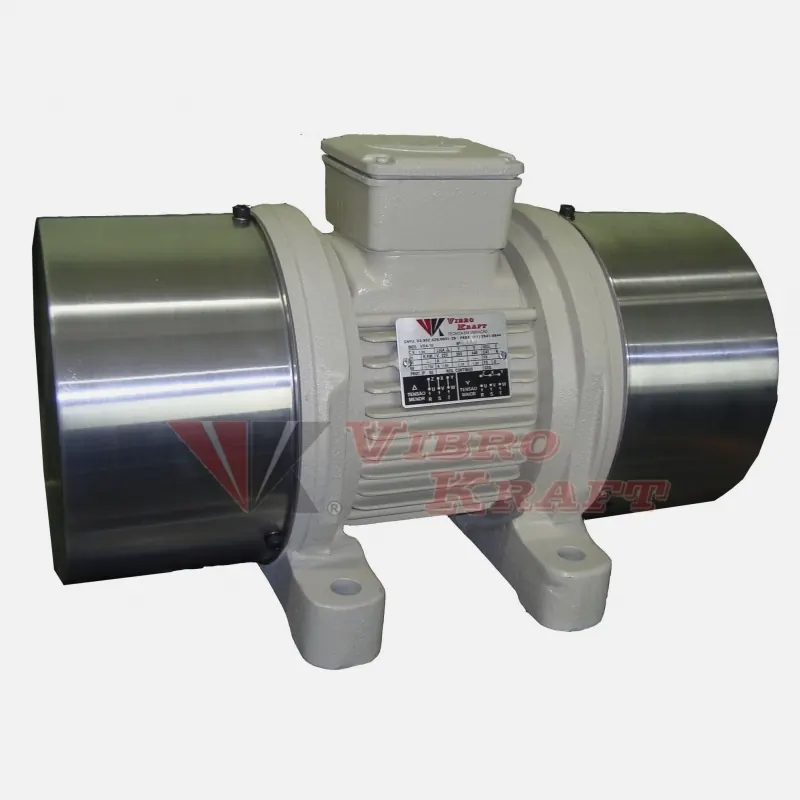

Motovibrador

O Motovibrador foi desenvolvidos para as mais variadas aplicações industriais como transporte, dosagem, compactação, peneiramento, escoamento.

Solicitar Orçamento deste Equipamento WhatsApp

Baixar Manual Técnico (PDF)Motovibrador · 1.5 MB

Ficha técnica

Baixar Ficha Técnica (PDF)

Dimensões (C x L x A): A definir conforme aplicação
Capacidade de produção: A definir conforme aplicação
Potência: A definir conforme aplicação
Tensão / Voltagem: 220V / 380V / 440V (trifásico)
Material de construção: Aço carbono ou aço inox AISI 304 / 316
Peso aproximado: A definir conforme aplicação
Aplicações recomendadas: Vibração industrial para silos, tremonhas, mesas e transportadores.
Grau de proteção elétrica: IP-55 (padrão)

Valores marcados como “A definir” são personalizados conforme aplicação do cliente.

Sobre o equipamento

Os vibradores rotativos foram desenvolvidos para as mais variadas aplicações industriais dentro das quais podemos citar:

– Transporte
– Dosagem
– Compactação
– Peneiramento
– Escoamento, etc …

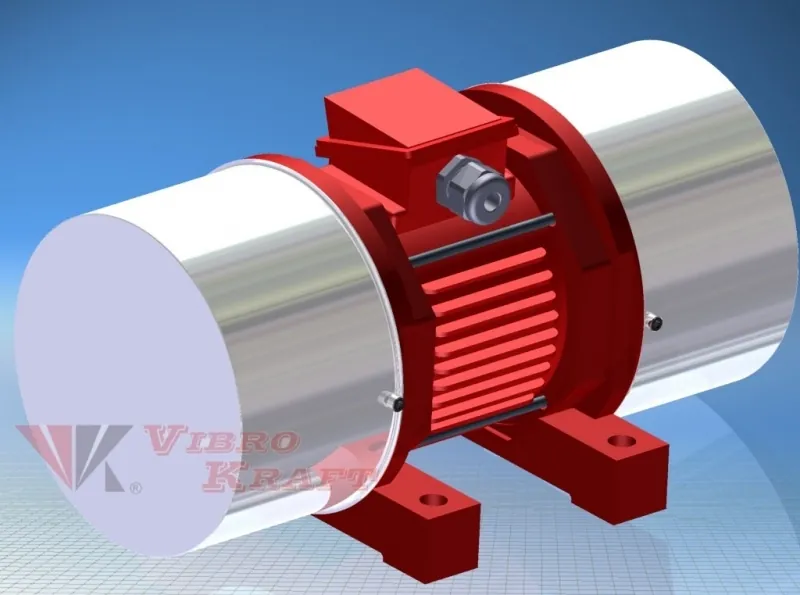

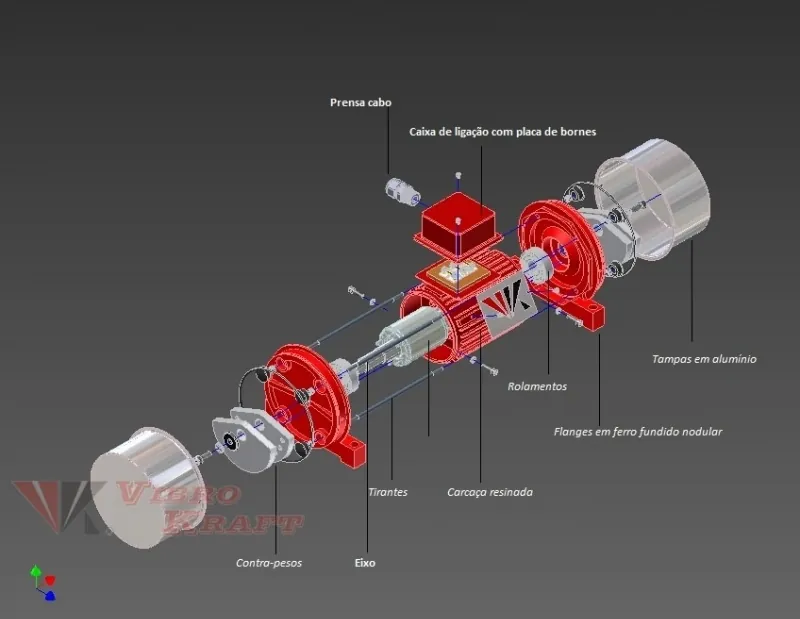

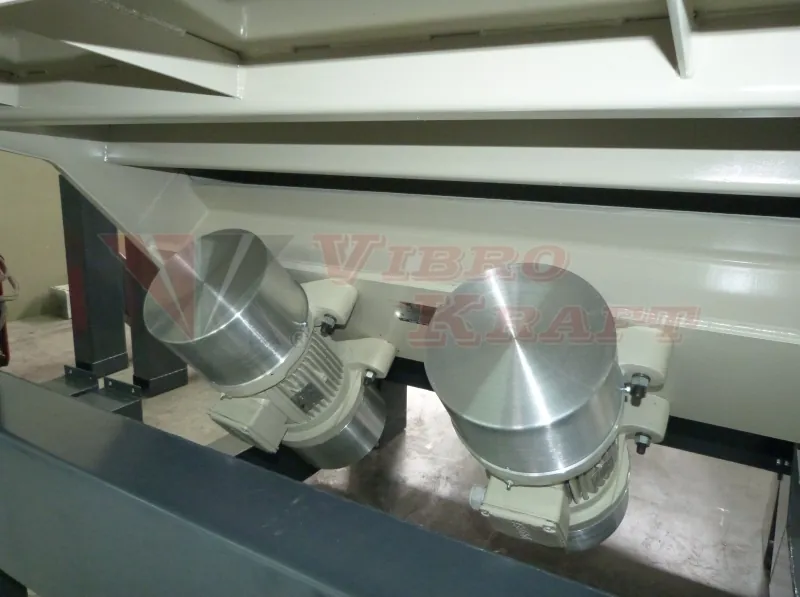

Sua forma construtiva consiste basicamente de um motor trifásico assíncrono com bobinamento especial para suportar vibrações. As vibrações são produzidas através de massas inerciais colocadas nas extremidades dos eixos.

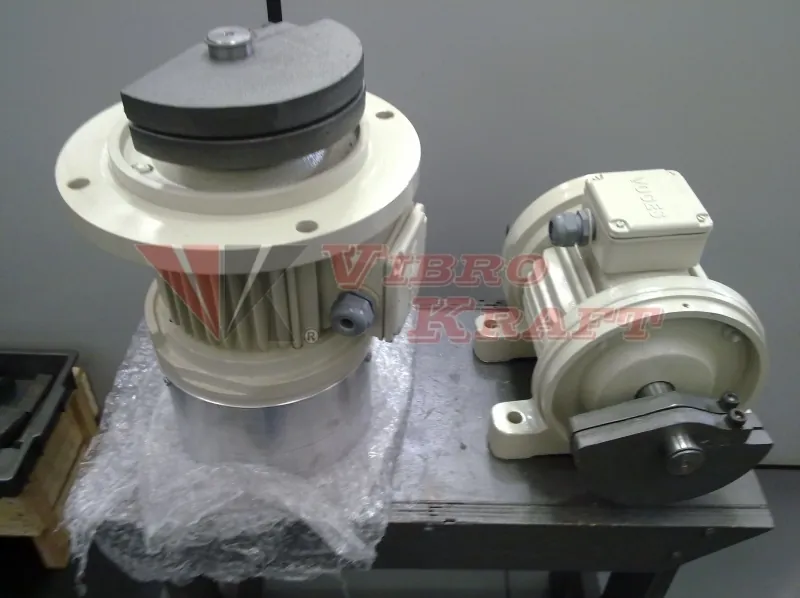

A intensidade dessas vibrações podem ser reguladas de acordo com as posições das massas inerciais para isso, basta retirar as tampas de proteção e soltar os parafusos que servem de aperto das massas inerciais, e escolher uma das oito posições diferentes previstas para regulagem.

São vários os modelos que compõem nossa linha de fabricação.

Nosso Departamento Técnico estará sempre a disposição em caso de dúvidas, para indicar qual o modelo que melhor atenderá a sua necessidade.

Desenhos dimensionais e tabelas de medidas

Cada desenho é seguido da tabela de medidas correspondente. As letras (cotas) da tabela referem-se ao desenho imediatamente acima. Medidas em milímetros, salvo indicação contrária.

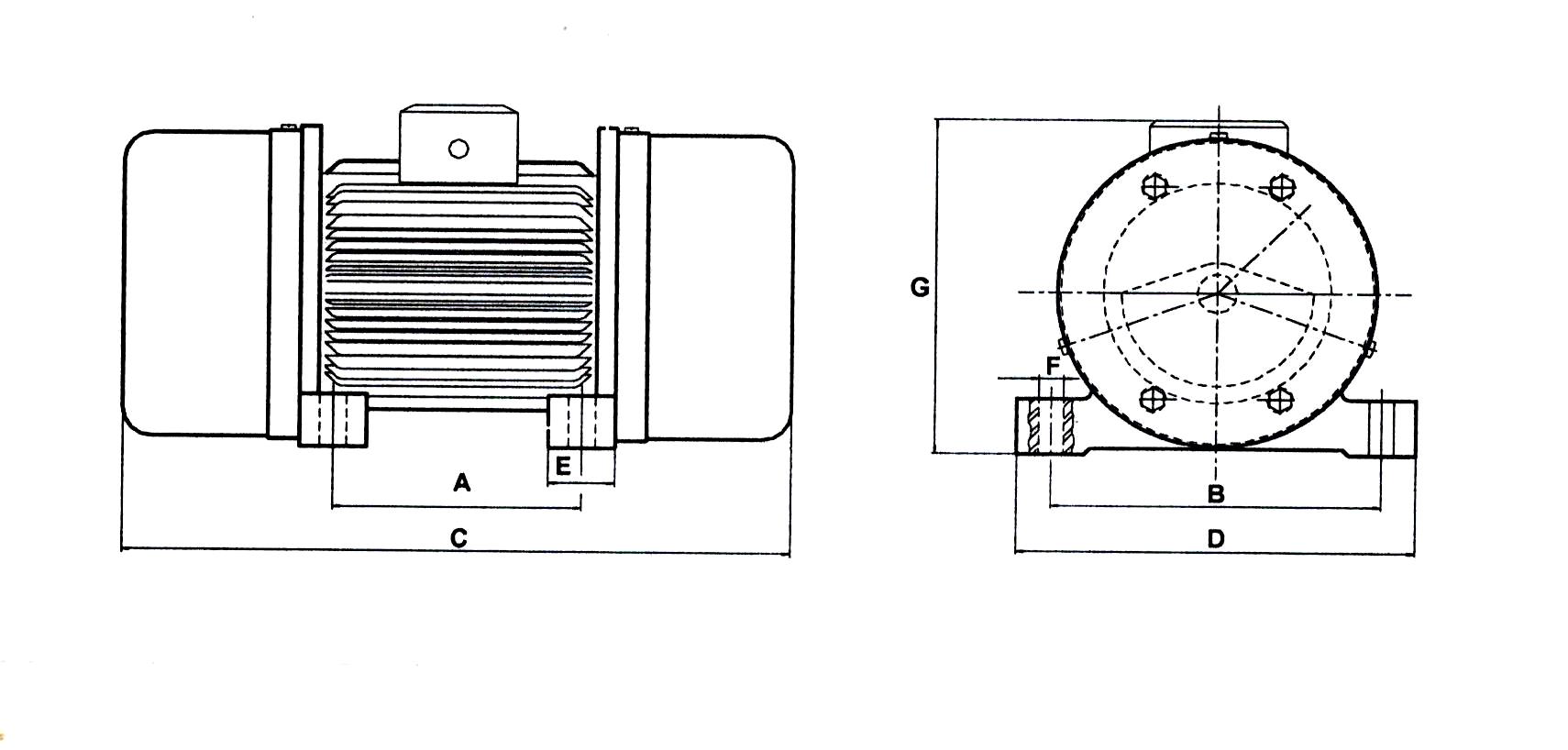

Desenho dimensional — Motovibrador (Desenho dimensional) — Desenho dimensional

Motovibradores — especificação técnica

Referência	Rotação	Pot.	Impacto	Torque	220 V	380 V	440 V	Peso	A	B	C	D	E	F	G
Modelo	rpm	cv	kgf	cm.kgf	A	A	A	kg	mm	mm	mm	mm	mm	mm	mm
VR2-01	3500	0,12	80	2,45	0,6	0,34	0,3	10	102	120	210	145	25	9	150
VR2-05	3500	0,50	500	10,0	1,1	0,64	0,55	12	110	150	300	185	33	11	180
VR2-10	3500	1,00	1100	20,0	2,4	1,4	1,2	30	135	175	350	210	38	14	190
VR4-01	1750	0,12	40	4,9	0,68	0,40	0,34	10	102	120	210	145	25	9	150
VR4-03	1750	0,33	280	14,0	1,0	0,58	0,5	12	110	150	300	185	33	11	180
VR4-05	1750	0,50	620	19,0	1,9	1,1	0,95	26	135	175	350	210	38	14	190
VR4-07	1750	0,75	700	30,0	1,9	1,1	0,95	28	135	175	350	210	38	14	190
VR4-10	1750	1,00	820	39,0	1,9	1,1	0,95	28	135	175	350	210	38	14	190
VR4-15	1750	1,5	2500	82,0	4,7	2,7	2,35	58	150	240	460	290	45	17	245
VR4-30	1750	3,00	2900	123,0	8,7	4,9	4,3	92	230	290	550	340	60	20	280
VR6-05	1150	0,50	450	30,0	1,4	0,8	0,7	30	135	175	350	210	38	14	190
VR6-15	1150	1,5	900	93,0	3,6	2,0	1,8	60	150	240	460	290	45	17	245
VR6-20	1150	2,00	2050	124,0	6,7	3,8	3,3	120	230	290	550	340	60	20	280
VR6-30	1150	3,00	2700	186,0	9,4	5,4	4,7	130	230	290	580	340	60	20	280
VR6-40	1150	4,00	2800	250,0	12,8	7,4	6,4	145	230	290	630	360	70	20	330
VR6-50	1150	5,00	3900	312,0	15,0	8,4	7,5	165	295	360	665	425	70	26	370
VR6-70	1150	7,50	4700	470,0	22,0	12,8	11,0	180	340	360	680	425	70	32	370
VR6-100	1150	10,0	5200	620,0	22,0	12,8	11,0	180	340	360	680	425	70	32	370

Classe de isolação: F (155 °C) · Grau de proteção: IP-55. Poderá ser feito em outros tamanhos conforme a necessidade do cliente.
