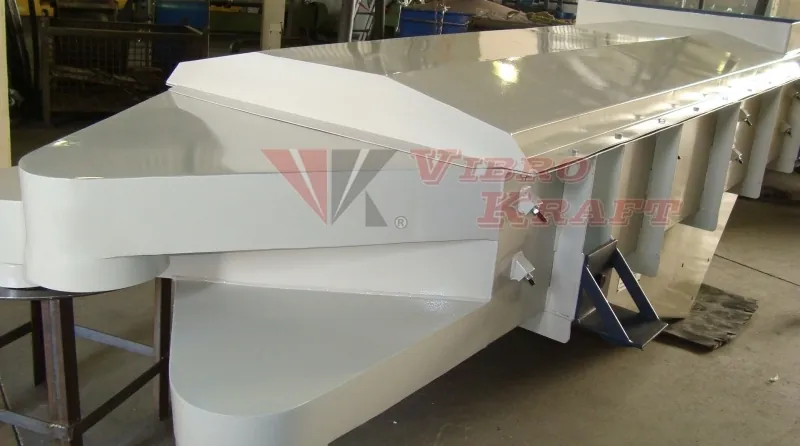

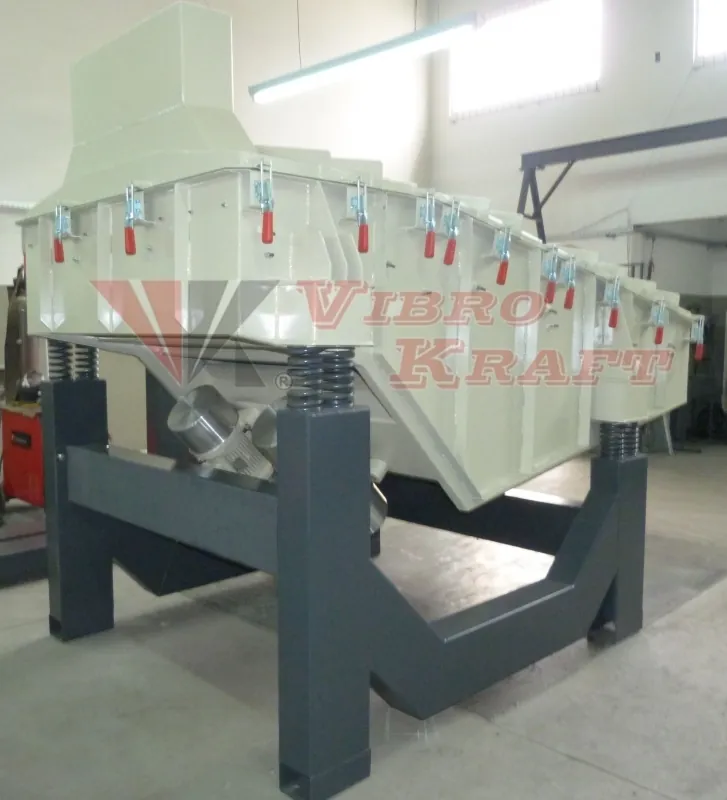

Peneira Linear Vibratória

A Peneira Linear Vibratória PVL é utilizada para a classificação em até quatro frações, podendo trabalhar com tela ou chapa perfurada.

Solicitar Orçamento deste Equipamento WhatsApp

Baixar Manual Técnico (PDF)Peneira Linear · 0.5 MB

Ficha técnica

Baixar Ficha Técnica (PDF)

Dimensões (C x L x A): A definir conforme aplicação
Capacidade de produção: A definir conforme aplicação
Potência: A definir conforme aplicação
Tensão / Voltagem: 220V / 380V / 440V (trifásico)
Material de construção: Aço carbono ou aço inox AISI 304 / 316
Peso aproximado: A definir conforme aplicação
Aplicações recomendadas: Peneiramento de médias e altas vazões em linhas contínuas.
Grau de proteção elétrica: IP-55 (padrão)

Valores marcados como “A definir” são personalizados conforme aplicação do cliente.

Sobre o equipamento

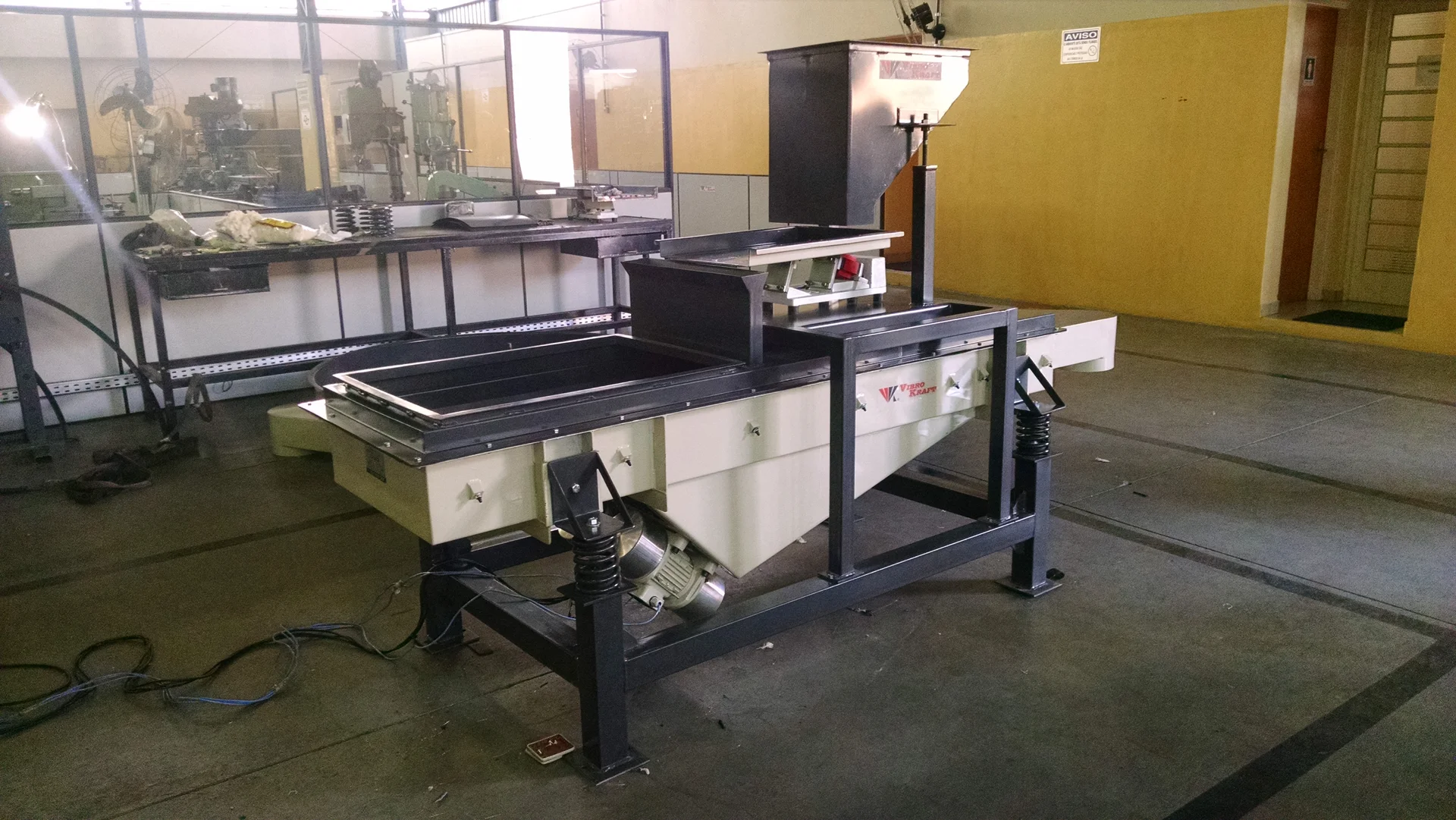

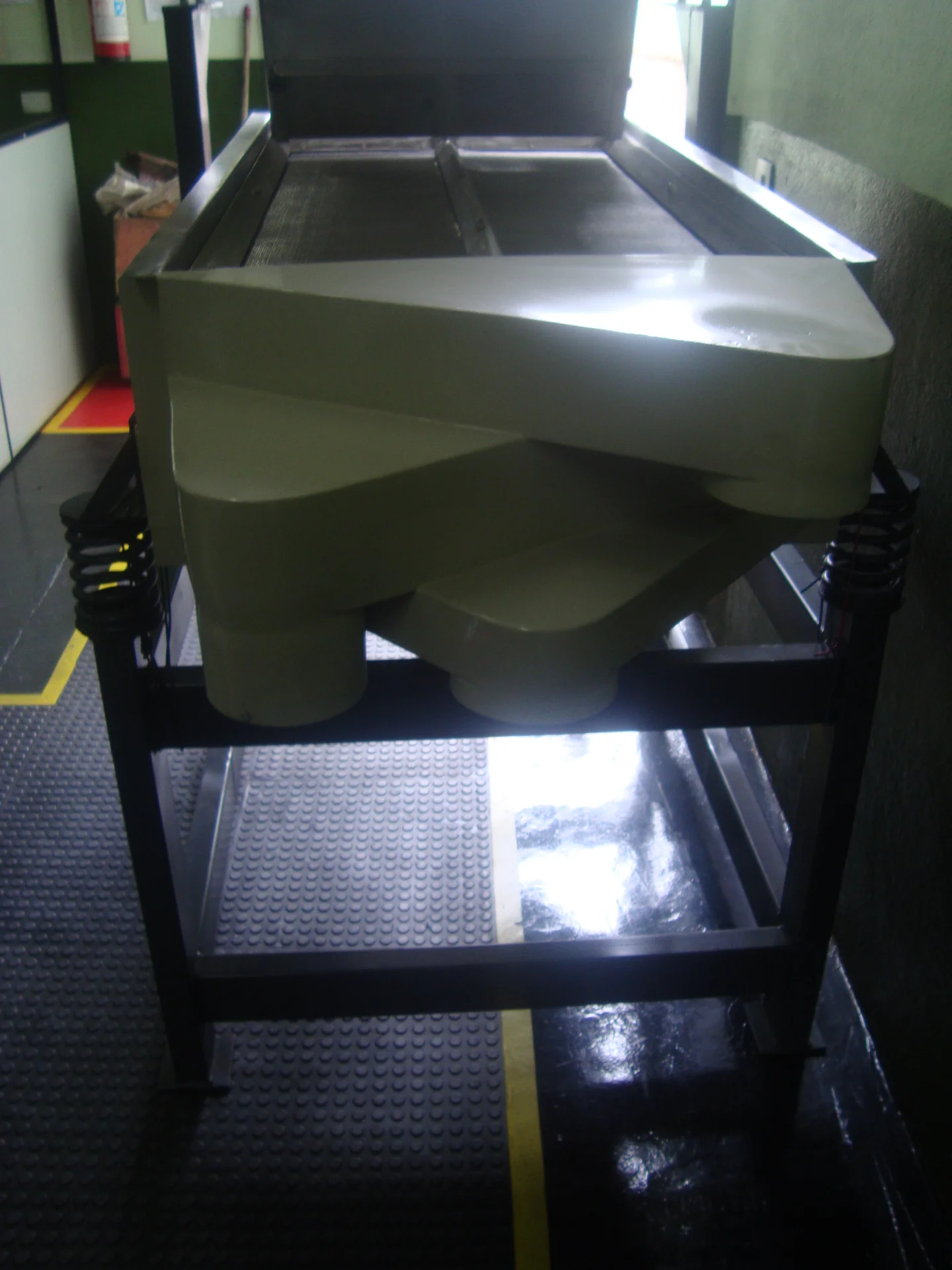

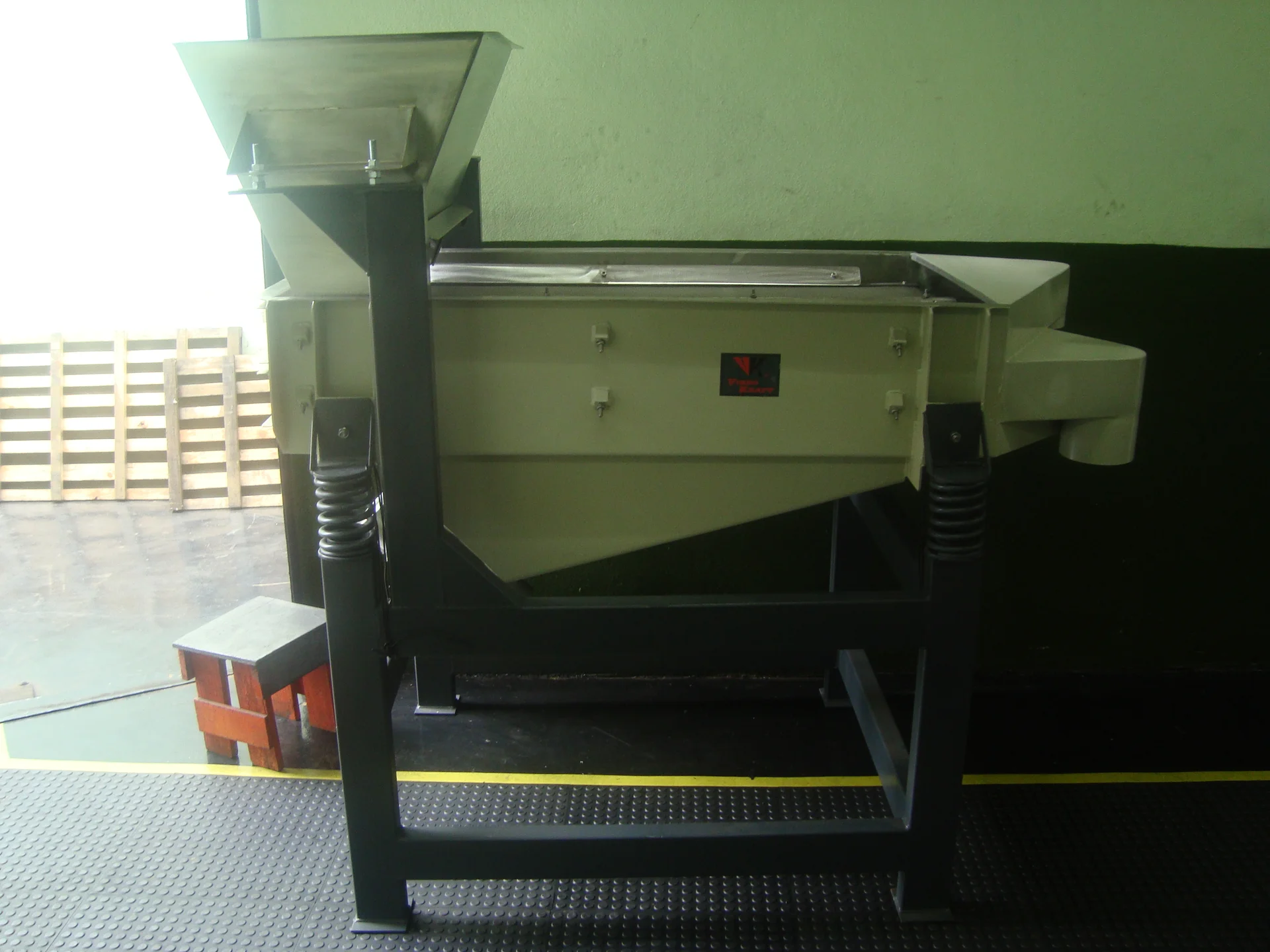

As Peneiras Lineares Vibratórias PVL são utilizadas para a classificação em até quatro frações, podendo trabalhar com tela ou chapa perfurada.

Sua vibração é feita através de dois vibradores rotativos (Fabricação VK) que instalado num ângulo pré-determinado, produzem vibrações lineares, fazendo com que o produto seja transportado por meio de microssaltos sobre a tela em direção à boca de saída.

Estas peneiras são ideais para os seguintes tipos de trabalho :

1 – SEPARAÇÃO POR GRANULOMETRIA

Quando se tem um ou mais tipos de produtos com granulometrias diferentes.

Obs.: Não se aconselha este tipo de peneira para materiais finos (granulometria < 1mm), a menos que
seja somente para a retirada de corpos estranhos como insetos, sujeiras etc.

2 – RETIRADA DE ÁGUA

Para a retirada de água misturada com produtos sólidos.

OPCIONAIS

Estas peneiras podem ser fornecidas com os seguintes opcionais:

– Silo de abastecimento
– Estrutura equipada com rodízios
– Quadros sobressalentes

Nota: Sempre que surgir alguma dúvida por parte do cliente em relação à abertura da malha ideal, as mesmas poderão ser produzidas em nossa fábrica.

Desenhos dimensionais e tabelas de medidas

Cada desenho é seguido da tabela de medidas correspondente. As letras (cotas) da tabela referem-se ao desenho imediatamente acima. Medidas em milímetros, salvo indicação contrária.

1 quadro

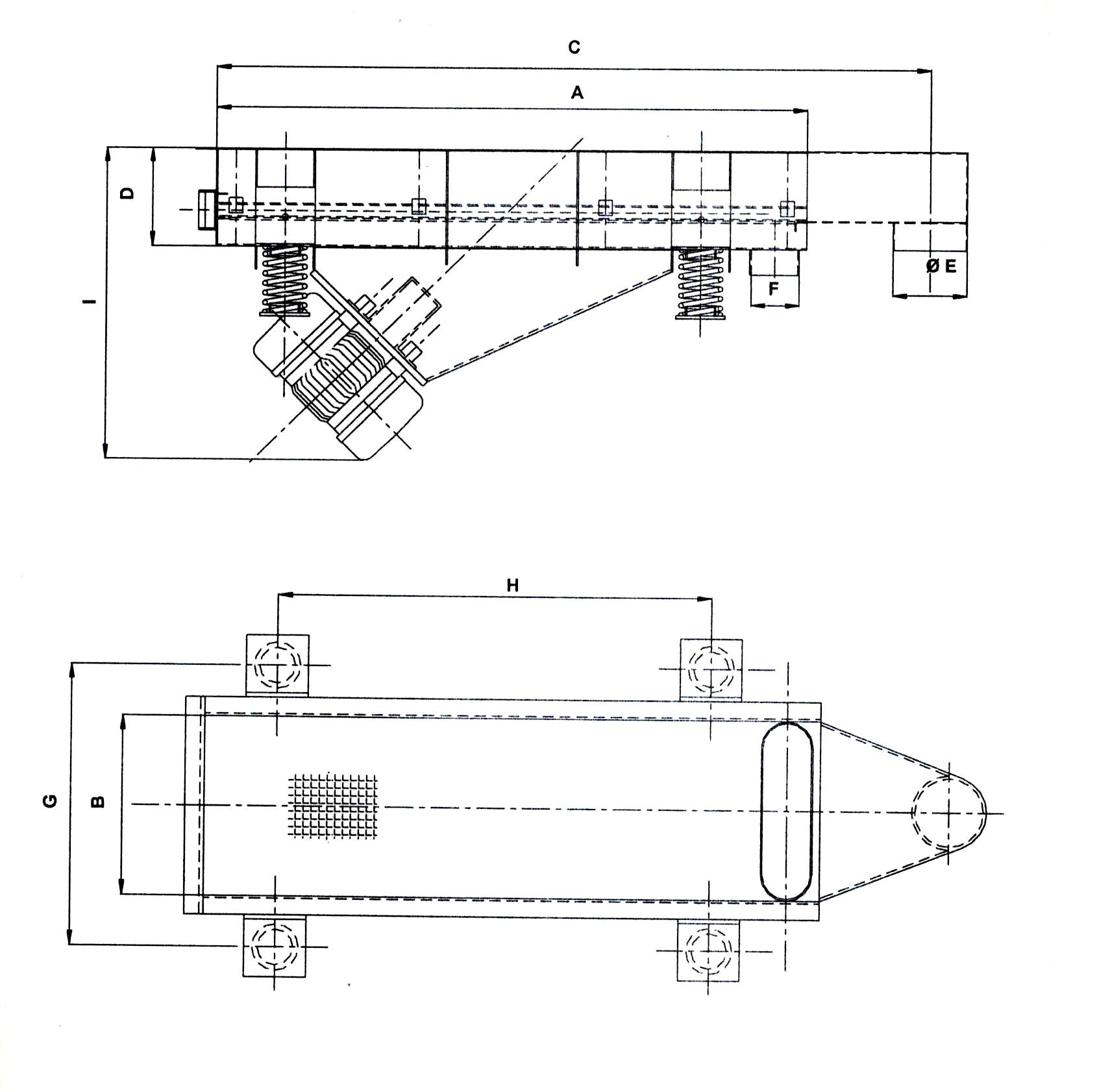

Peneira vibratória linear — 1 quadro de tela

Referência	C	D	E	F	G	H	I	Peso	Vibrador
B x A	mm	mm	mm	mm	mm	mm	mm	kg	Modelo
PVL 500 x 1250	1600	220	150	80	700	850	650	100	VR4-03
PVL 600 x 1500	1900	220	150	80	850	1150	720	130	VR4-05
PVL 800 x 2000	2500	250	200	120	1050	1550	930	270	VR6-10
PVL 800 x 2500	3000	250	200	120	1050	1800	930	320	VR6-10
PVL 1000 x 2000	2600	250	250	120	1280	1550	980	340	VR6-15
PVL 1000 x 2500	3100	280	250	120	1280	1800	980	410	VR6-15
PVL 1000 x 3000	3600	280	250	120	1400	2150	980	530	VR6-20

Poderá ser feita em outros tamanhos conforme a necessidade do cliente, inclusive com tampa e estrutura.

2 quadros

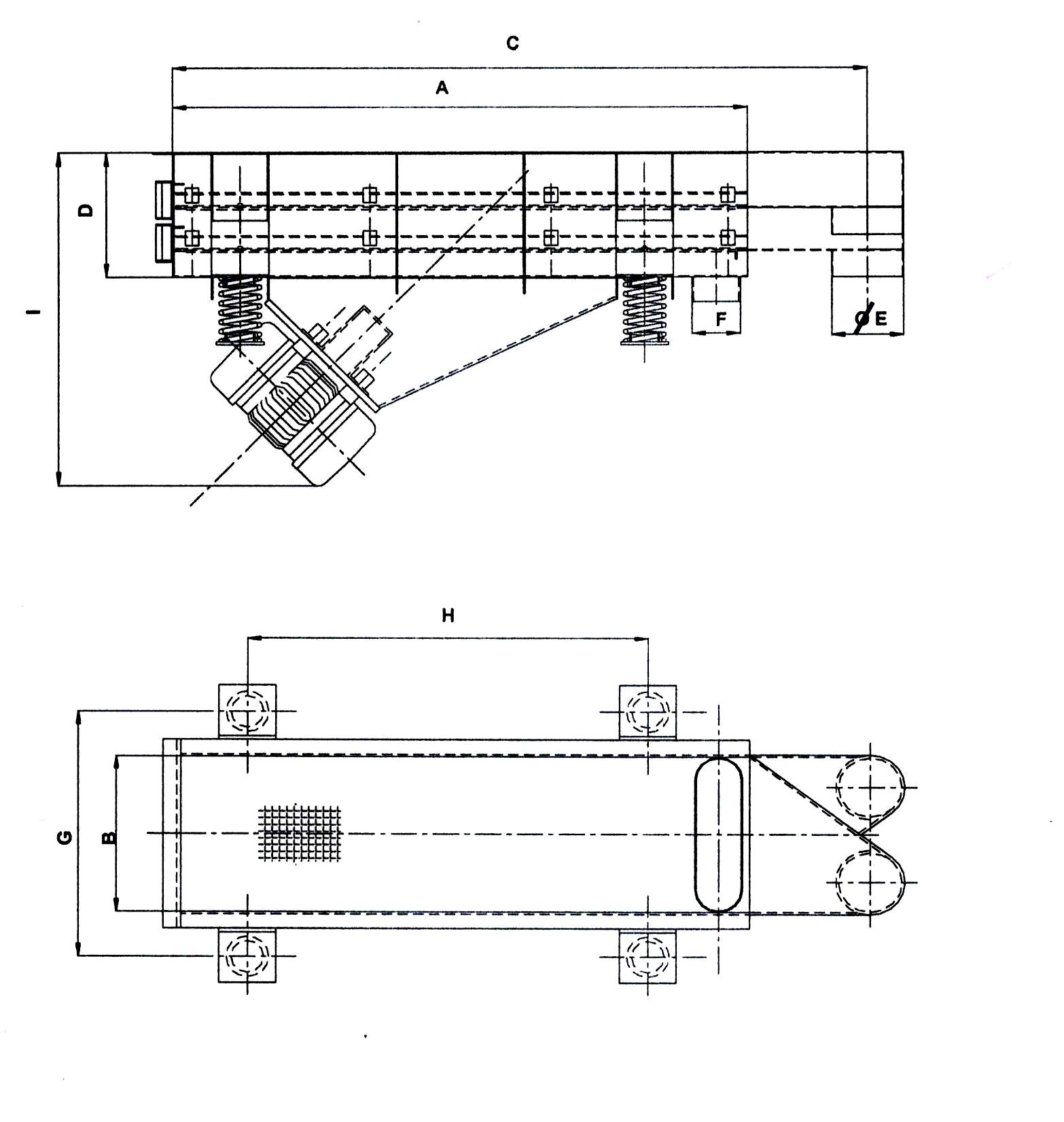

Peneira vibratória linear — 2 quadros de tela

Referência	C	D	E	F	G	H	I	Peso	Vibrador
B x A	mm	mm	mm	mm	mm	mm	mm	kg	Modelo
PVL 500 x 1250	1600	300	150	80	700	850	830	140	VR4-05
PVL 600 x 1500	1900	300	150	80	850	1150	830	190	VR4-05
PVL 800 x 2000	2500	350	200	120	1050	1550	1050	330	VR6-15
PVL 800 x 2500	3000	350	200	120	1050	1800	1050	370	VR6-15
PVL 1000 x 2000	2600	350	250	120	1280	1550	1100	420	VR6-15
PVL 1000 x 2500	3100	360	250	120	1280	1800	1100	530	VR6-20
PVL 1000 x 3000	3600	360	250	120	1400	2150	1100	780	VR6-20

Poderá ser feita em outros tamanhos conforme a necessidade do cliente, inclusive com tampa e estrutura.

3 quadros

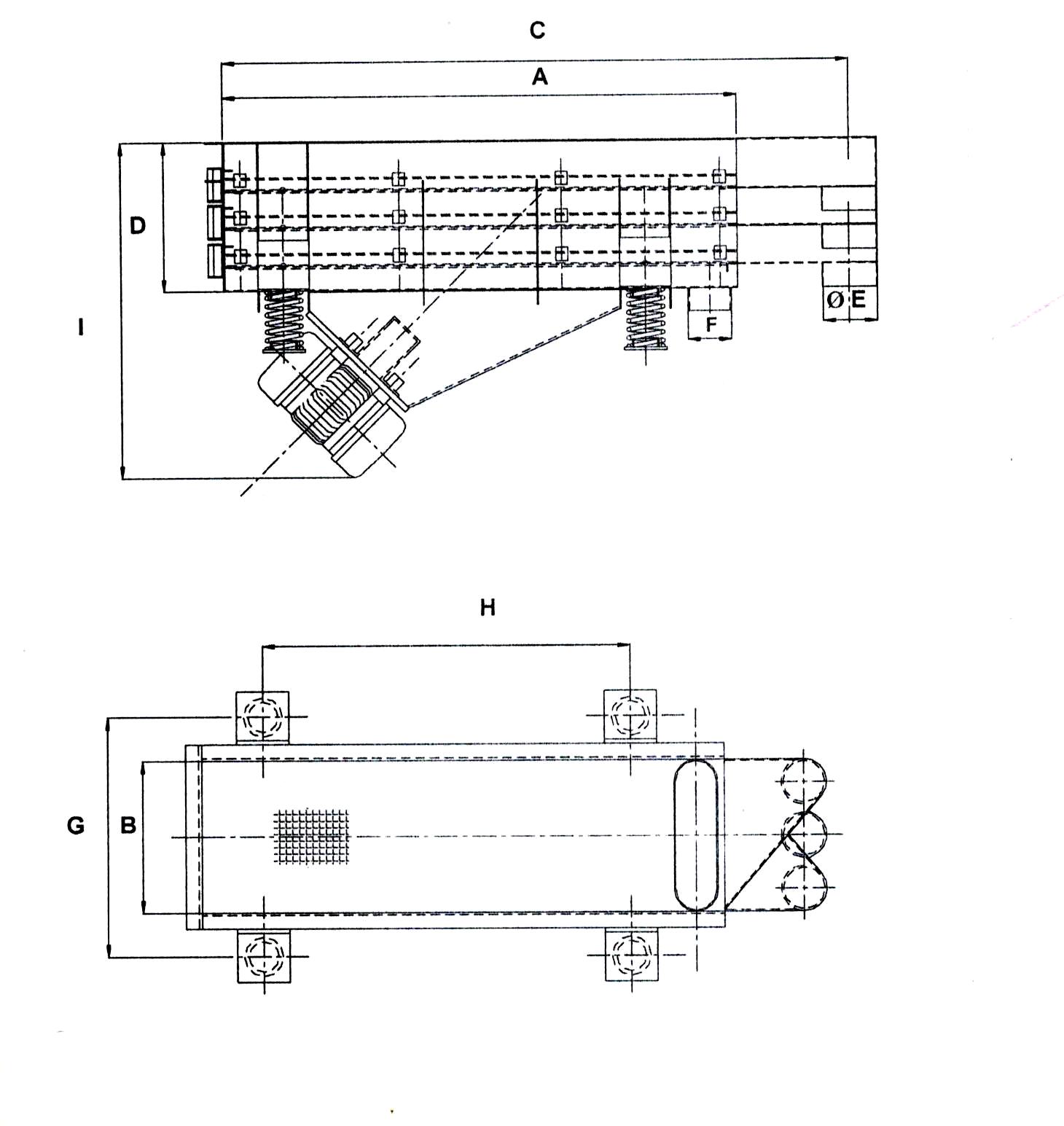

Peneira vibratória linear — 3 quadros de tela

Referência	C	D	E	F	G	H	I	Peso	Vibrador
B x A	mm	mm	mm	mm	mm	mm	mm	kg	Modelo
PVL 500 x 1250	1600	450	150	80	700	850	950	180	VR4-05
PVL 600 x 1500	1900	450	150	80	850	1150	1050	270	VR6-15
PVL 800 x 2000	2500	500	200	120	1050	1550	1050	420	VR6-15
PVL 800 x 2500	3000	500	200	120	1050	1800	1050	475	VR6-15
PVL 1000 x 2000	2600	500	250	120	1280	1550	1200	640	VR6-20
PVL 1000 x 2500	3100	500	250	120	1280	1800	1200	720	VR6-20
PVL 1000 x 3000	3600	500	250	120	1400	2150	1200	850	VR6-20

Poderá ser feita em outros tamanhos conforme a necessidade do cliente, inclusive com tampa e estrutura.
