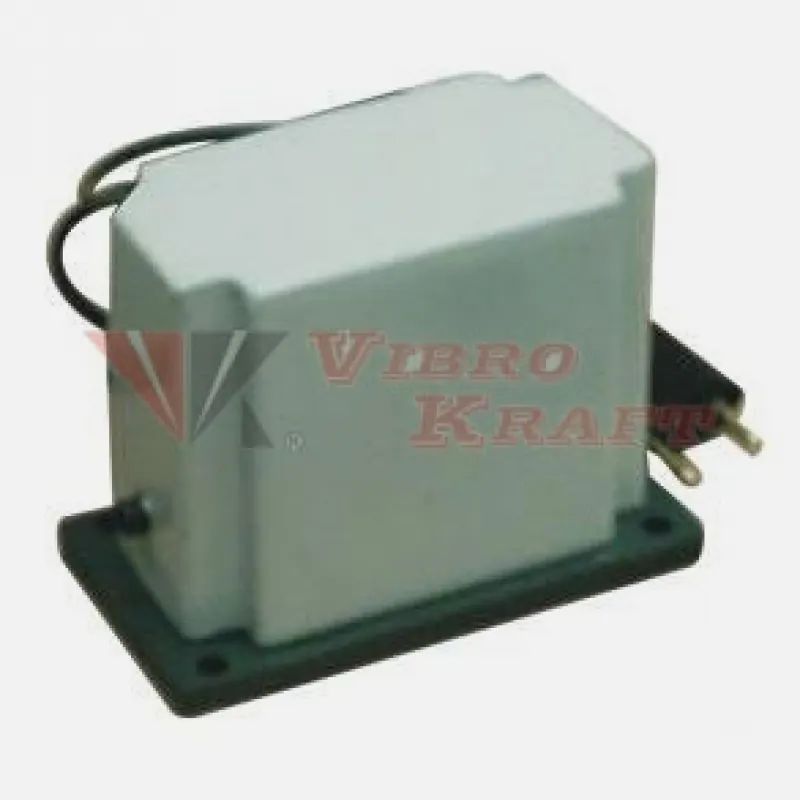

Vibrador Eletromagnético
O Vibrador Eletromagnético foi desenvolvido para auxiliar o escoamento de produtos difíceis em silos e tubos.
Ficha técnica
Baixar Ficha Técnica (PDF)- Dimensões (C x L x A)
- A definir conforme aplicação
- Capacidade de produção
- A definir conforme aplicação
- Potência
- A definir conforme aplicação
- Tensão / Voltagem
- 220V / 380V / 440V (trifásico)
- Material de construção
- Aço carbono ou aço inox AISI 304 / 316
- Peso aproximado
- A definir conforme aplicação
- Aplicações recomendadas
- Vibração linear precisa em alimentadores e dosadores.
- Grau de proteção elétrica
- IP-55 (padrão)
Valores marcados como “A definir” são personalizados conforme aplicação do cliente.
Sobre o equipamento
Os vibradores eletromagnéticos foram desenvolvidos para auxiliar o escoamento de produtos difíceis em silos, tubos etc.
Possuem algumas vantagens em relação a outros vibradores, dentre as quais poderíamos citar :
– Vibração regulável através de uma caixa de comando.
– Dispensam manutenção, lubrificação, pois não existem peças rotativas, evitando desta forma o desgaste.
– Não danificam as paredes do silo, pois não existem batidas.
A escolha do vibrador depende de alguns fatores:
– O tamanho e a forma do silo
– Espessura da parede.
– Características do material.
A regulagem de intensidade das vibrações é comandada manualmente. Esta regulagem é continua, aumentando e reduzindo sem degra.
A caixa de comando contém um tiristor, (um potenciômetro), assim como os componentes de proteção, devidamente dimensionados para cada vibrador.
Desenhos dimensionais e tabelas de medidas
Cada desenho é seguido da tabela de medidas correspondente. As letras (cotas) da tabela referem-se ao desenho imediatamente acima. Medidas em milímetros, salvo indicação contrária.

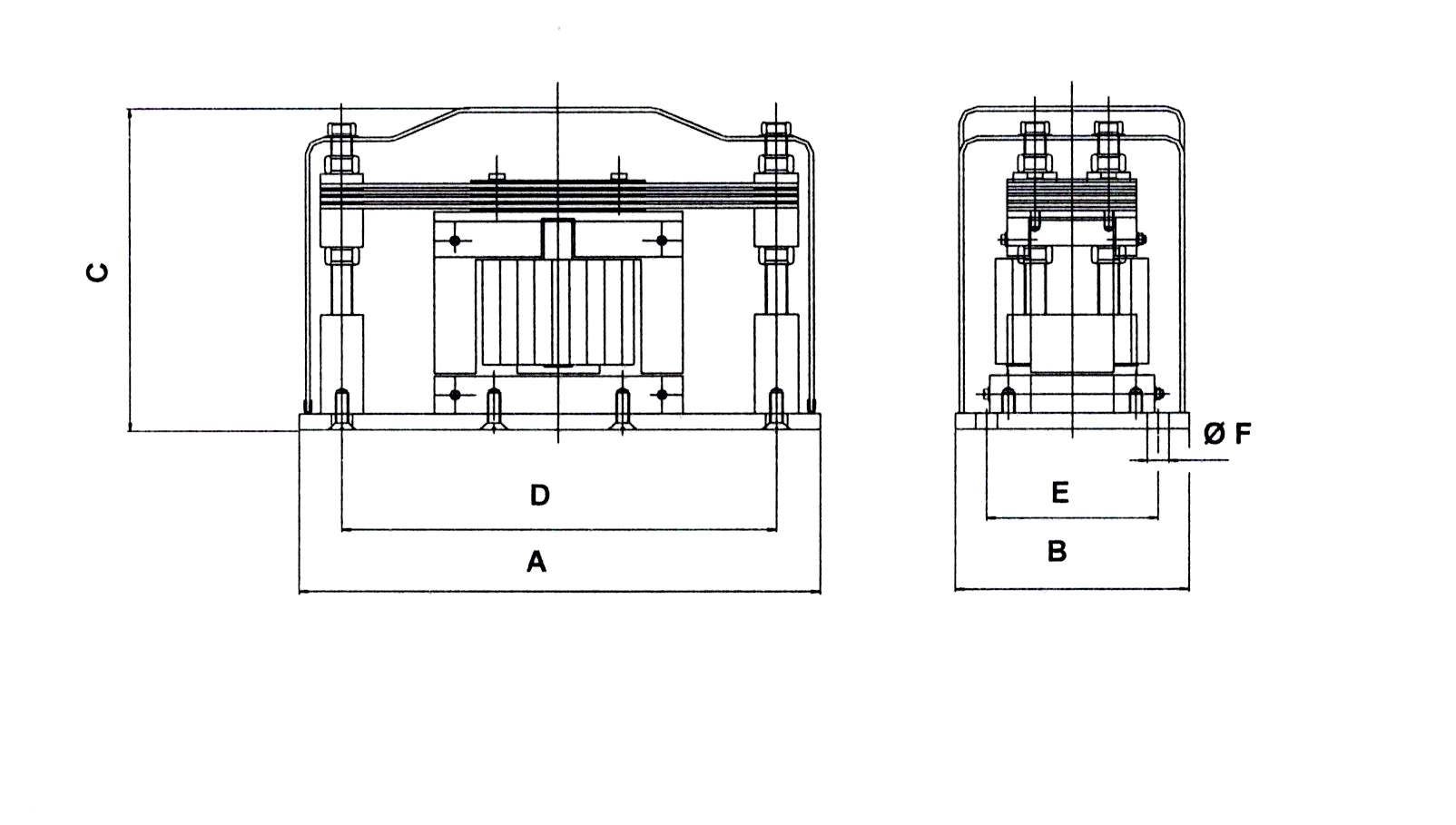

Vibrador eletromagnético
| Referência | A | B | C | D | E | F | Corrente 110 V | Corrente 220 V | Potência | Peso |
|---|---|---|---|---|---|---|---|---|---|---|
| Modelo | mm | mm | mm | mm | mm | mm | A | A | W | kg |
| VLS-1 | 175 | 80 | 115 | 155 | 60 | 8,5 | 0,40 | 0,20 | 200 | 3,0 |
| VLS-2 | 215 | 90 | 125 | 188 | 65 | 8,5 | 0,9 | 0,45 | 300 | 5,3 |
